カムフォロア

カムフォロアの動作原理

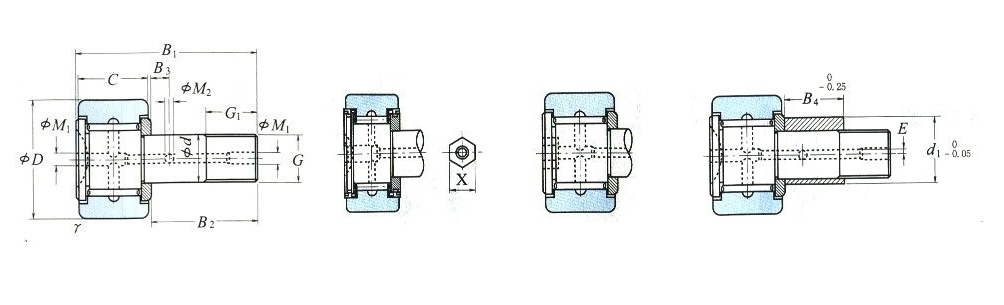

カムフォロア 主にローラー、ベアリング、ボディの3つの主要部品で構成されています。ローラーはカムフォロアの一端に配置されており、カムのプロファイルと直接接触して転がり摩擦を実現します。ベアリングはローラーを支持し、ローラーが自由に回転できるようにするために使用されます。主要部分はローラーとベアリングを接続します。ベアリングは通常、荷重の運搬と伝達に使用される円筒形の金属体です。

1. カムとローラー間の基本的な相互作用
カムフォロアの動作原理は主にカムとローラー間の基本的な相互作用に依存します。機械式トランスミッションでは、カムは通常、特定の輪郭をもつ回転部品であり、ローラーはカムの輪郭と直接接触するカムフォロアの重要な部品です。カムが回転すると、そのプロファイルがローラーを押して特定の軌道に沿って移動させます。この押し込みにより、ローラーはカムの案内の下でスムーズに回転します。

2. ローラー転がり機構
カムフォロアにおいてローラーは重要な役割を果たしており、その転がり機構が運動変換を実現する核心となります。通常、ローラーが自由に回転できるように、ローラーの内側にベアリングが取り付けられています。カムプロファイルの最高点がローラーに接触すると、ローラーはカムプロファイルに沿って上昇します。カムプロファイルの最下点がローラーに接触すると、ローラーは落下します。この上昇・下降運動がローラーを介してカムフォロア本体に伝わり、カムフォロア本体に接続されている部品を直線運動や揺動駆動させます。

3. モーション変換の実装
カムフォロアは、ローラーの回転機構によりカムの回転運動を直線運動や揺動に変換することを実現します。カムが回転すると、そのプロファイル上のすべての点がローラーに接触し、ローラーを押して特定の軌道に沿って移動させます。この軌道はカムのプロファイルによって決まるため、カムのプロファイルを設計することでローラーの移動軌跡を制御することができます。ローラーが動くとカムフォロア本体も連動して動き、カムフォロアに接続されている部品の直線運動や揺動を実現します。

4. 内部構造と伝達効率
カムフォロアの内部構造は、その動作原理を実現するために非常に重要です。ローラーとベアリングの正確なマッチングにより、ローラーのスムーズな回転と正確な伝達が保証されます。カムフォロアの主要部分は通常、大きな荷重や長期の使用に耐えられるように、高強度で耐摩耗性の高い材料で作られています。この構造設計と材料の選択により、カムフォロアの伝達効率と寿命が向上します。

5. 作業プロセス中の詳細な分析
カムフォロアの作業プロセス中に注意する必要がある詳細がまだいくつかあります。たとえば、ローラーとカムの接触点には一定の摩擦が発生し、ローラーの転がり効果や伝達効率に影響を与えます。この摩擦を軽減するために、通常は潤滑油の塗布や潤滑装置の設置など、適切な潤滑措置が講じられます。ローラーやベアリングの摩耗もカムフォロアの性能に影響を与えるため、定期的な点検とメンテナンスが必要であり、摩耗が激しい部品は適時に交換する必要があります。

カムフォロアの動作原理は主に、カムとローラーの間の基本的な相互作用とローラーの回転機構に依存します。カムのプロファイルを設計し、ローラーの移動軌跡を制御することで、正確な運動変換と伝達制御を実現します。合理的な構造設計と材料の選択、および適切な潤滑とメンテナンス対策も、カムフォロアの正常な動作を確保するための重要な要素です。
