膨張補償型深溝玉軸受

膨張補償型深溝玉軸受の動作原理

現代の産業では、深溝玉軸受はその構造が簡単で、耐荷重能力が高く、スムーズな動作が可能なため、さまざまな機械装置に広く使用されています。しかし、従来の深溝玉軸受では、高温、高速、重荷重などの過酷な使用条件下では、熱膨張などにより寸法変化が発生し、性能に影響を与える場合がありました。補償付深溝玉軸受が誕生しました。独自の膨張補償機構を採用しており、サイズが変わっても軸受は安定した動作状態を維持できます。

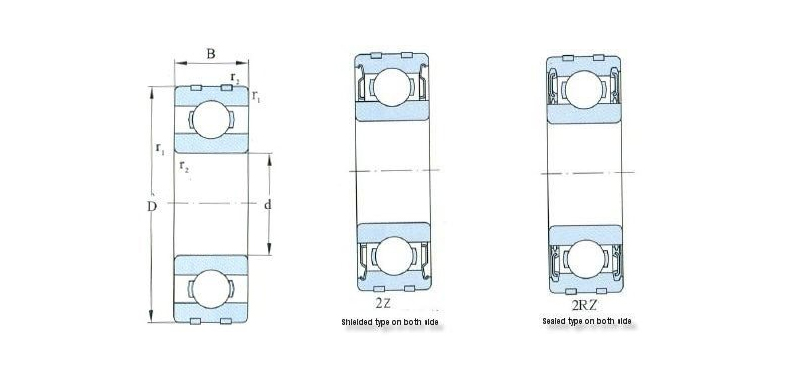

基本的な構造は、 膨張補償深溝玉軸受 従来の深溝玉軸受と同様で、外輪、内輪、鋼球のセット、保持器が含まれています。しかし、その特徴は、通常、特別に設計された材料、構造、または予圧調整によって実現される、特別な膨張補償機構にあります。

1. 膨張補償機構の動作原理
熱膨張と寸法変化:
高温、高速、高負荷条件下では軸受内部で多量の熱が発生します。この熱によりベアリングのさまざまなコンポーネントが熱膨張し、寸法変化が発生します。この寸法変化により、ベアリングの内輪と外輪の間の隙間が増加し、ベアリングの安定性や性能に影響を与える可能性があります。
膨張補償機構の機能:
この寸法変化に対応するため、膨張補償型深溝玉軸受は膨張補償機構を採用しています。この仕組みには通常次のような種類があります。
(1) 材料補償: 軸受の一部の部品は特殊な熱膨張係数を持つ材料で作られています。温度が上昇すると、これらの材料の熱膨張係数は他の部品の熱膨張係数よりも大きくなり、寸法変化が自動的に補正されます。
(2) 構造補償: ベアリングの一部の構造部品は、伸縮または変形できるように設計されています。ベアリングのサイズが変わると、これらの構造部品はそれに応じて変形し、ベアリングの内輪と外輪の間に安定した隙間を維持します。
(3) 予圧補正：軸受の予圧を調整することで、温度が上昇すると自動的に予圧が増加し、熱膨張による寸法変化を補償します。
具体的な実装方法：
膨張補償機構の具体的な実装方法は軸受の設計によって異なります。たとえば、設計によっては、軸受の内輪または外輪が二層構造を採用し、内層と外層が弾性要素によって接続されている場合があります。温度が上昇すると内外層間の弾性体が変形し、内輪と外輪の隙間が自動的に調整されます。

2. 作用効果と利点
By adopting the expansion compensation mechanism, the Expansion Compensating Deep Groove Ball Bearing can maintain a stable operating state when the size changes.この軸受には次のような利点があります。
Strong adaptability: It can adapt to the size changes under harsh working conditions such as high temperature, high speed, and heavy load to ensure the stable operation of the bearing.
High reliability: By automatically compensating for the size change, it reduces the failure and damage caused by the size change and improves the reliability of the bearing.
低メンテナンスコスト：サイズ変更による故障や損傷が軽減されるため、メンテナンスコストと使用リスクが軽減されます。

The Expansion Compensating Deep Groove Ball Bearing solves the problem of size change that may occur in traditional deep groove ball bearings under harsh working conditions such as high temperature, high speed or heavy load through a unique expansion compensation mechanism. This bearing has the advantages of strong adaptability, high reliability and low maintenance cost, and has broad application prospects in modern industry.
