複列深溝玉軸受

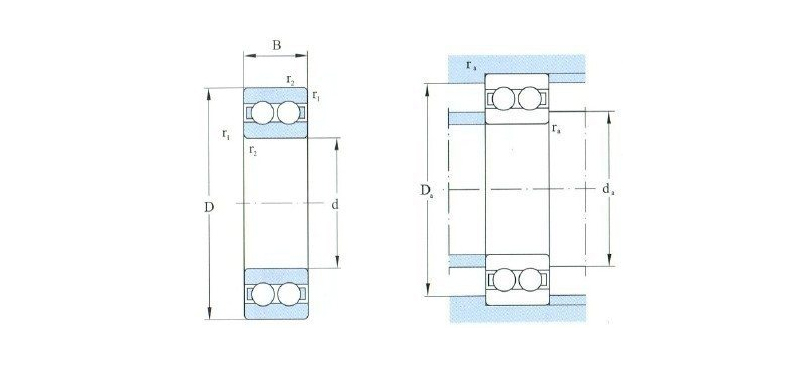

複列深溝玉軸受の具体的な構造

複列深溝玉軸受 はその名の通り、内輪と外輪の間にボールが2列配置されています。この設計により、ベアリングはラジアル荷重に耐えながら、一定のアキシアル荷重に耐えることができます。それにより支持力と安定性が向上します。

複列深溝玉軸受は主に内輪、外輪、玉、保持器、密封装置で構成されています。内輪はベアリングとシャフトとの密着部分です。通常、高硬度と耐摩耗性を備えた高炭素クロム軸受鋼で作られています。内輪はボールに合わせた深溝軌道を加工しています。軌道面は精密研磨されており、ボールが軌道内でスムーズに転がります。
外輪は軸受の外部構造と調和する部分であり、同じく高炭素クロム軸受鋼で作られています。外輪にも深溝軌道が加工されており、内輪軌道に対応してボールの転動空間を形成します。外輪軌道のサイズと形状は、転がり中にボールに均一な応力がかかり、摩耗が軽減されるように正確に設計されています。ボールは複列深溝玉軸受の中心部品であり、通常は高硬度で耐摩耗性の高い合金鋼で作られています。ボールは内輪と外輪の間に位置し、ラジアル荷重とアキシアル荷重を受けます。複列深溝玉軸受の玉は複列に配置されています。つまり、各列の玉が内輪軌道と外輪軌道の両側に配置され、2つの独立した転動溝を形成しています。この設計により、ベアリングに負荷がかかったときにボールが均等に分散され、ベアリングの耐荷重能力と安定性が向上します。保持器はボールの位置を固定し、転動時のボール同士の衝突や擦れを防ぐために使用されます。複列深溝玉軸受の保持器は通常鋼板から打ち抜き加工されており、軌道内での玉の均一な分布と安定した動作を確保するために、その形状と寸法が正確に計算され設計されています。塵埃、湿気、その他の汚染物質が軸受内部に侵入するのを防ぐために、複列深溝玉軸受には通常、密封装置が装備されています。シール装置はゴムや金属などの材料でできており、ベアリングの内輪と外輪の間にぴったりとフィットして効果的なバリアを形成します。

複列深溝玉軸受の最大の利点の 1 つは、その強力な耐荷重能力です。この軸受はボールが複列に配置されているため、ラジアル荷重を負担しながらアキシアル荷重にも効果的に耐えることができます。この二重の耐荷重能力により、複列深溝玉軸受は高荷重や複雑な作業条件下でも優れた性能を発揮し、さまざまな重機や高速回転機器に適しています。複列深溝玉軸受は安定性の点でも大きな利点があります。複列ボールの設計により、動作中にベアリングにかかる​​応力がより均一になり、不均一な荷重によって引き起こされる摩耗や故障が軽減されます。また、ボール数の増加によりベアリングの剛性も向上し、さらに安定性が向上しました。この安定性により、複列深溝玉軸受は高速運転や頻繁な起動・停止などの過酷な使用条件下でも優れた性能を維持できます。複列深溝玉軸受は比較的長寿命です。高品質の材料と精密な製造プロセスの使用により、複列深溝玉軸受は摩擦係数と摩耗率が低く、優れた放熱特性も効果的です。熱の蓄積を軽減し、ベアリング寿命を延長するため、複列深溝玉軸受は経済的で信頼性の高い軸受の選択肢となります。

複列深溝玉軸受は、そのユニークな構造と強力な性能により、軸受技術の分野で地位を占めています。その具体的な構造と動作原理を深く理解することで、このタイプの軸受をより適切に適用し、機械装置の稼働効率を向上させることができます。そして安定性。
