デミー

単列アンギュラ玉軸受
単列アンギュラ玉軸受
単列アンギュラ玉軸受
単列アンギュラ玉軸受
単列アンギュラ玉軸受
単列アンギュラ玉軸受
単列アンギュラ玉軸受
単列アンギュラ玉軸受

アンギュラ玉軸受

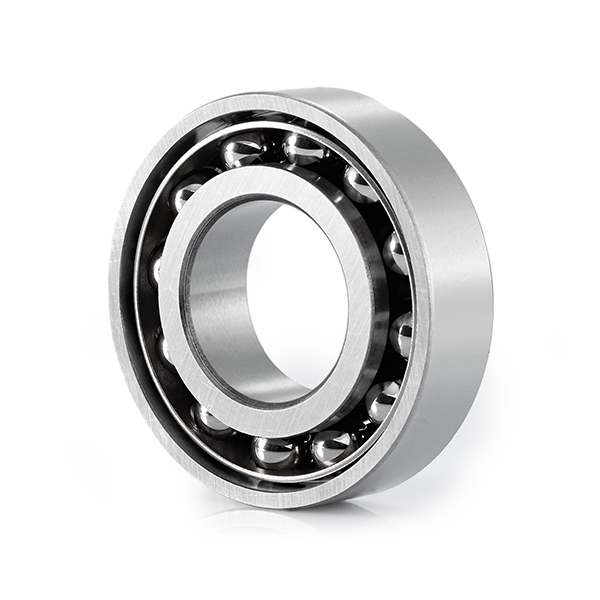

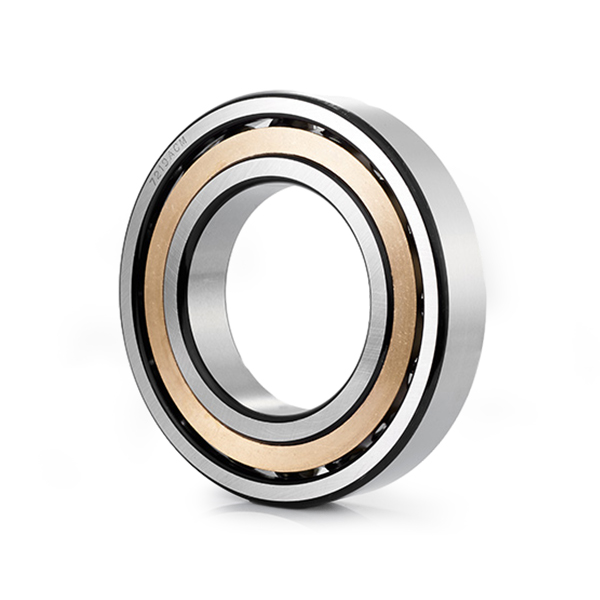

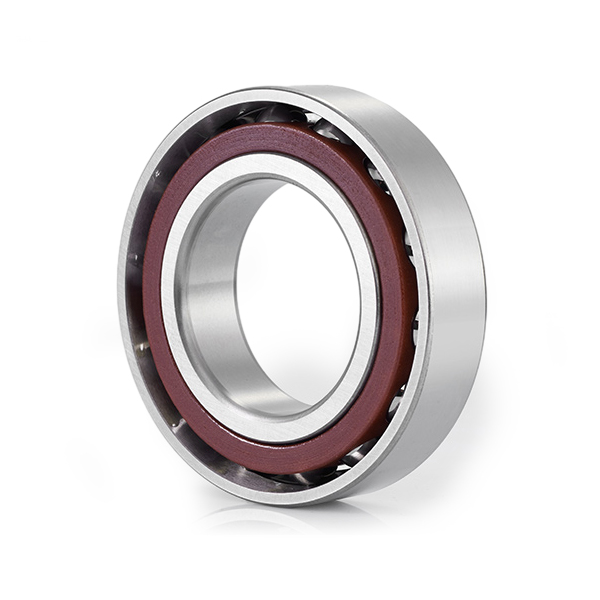

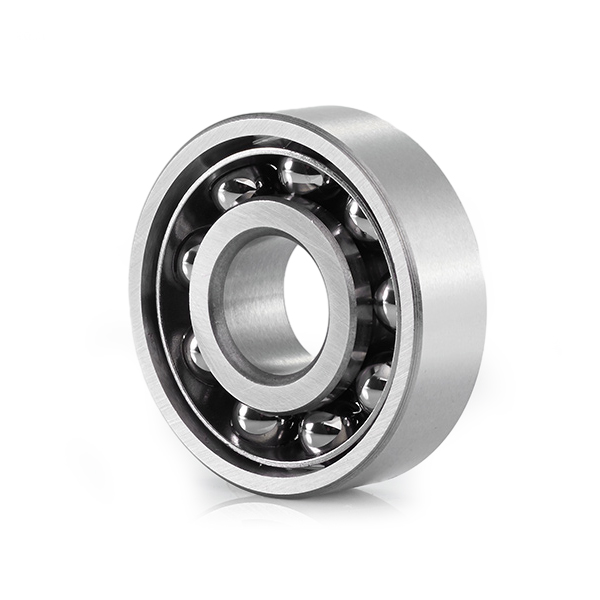

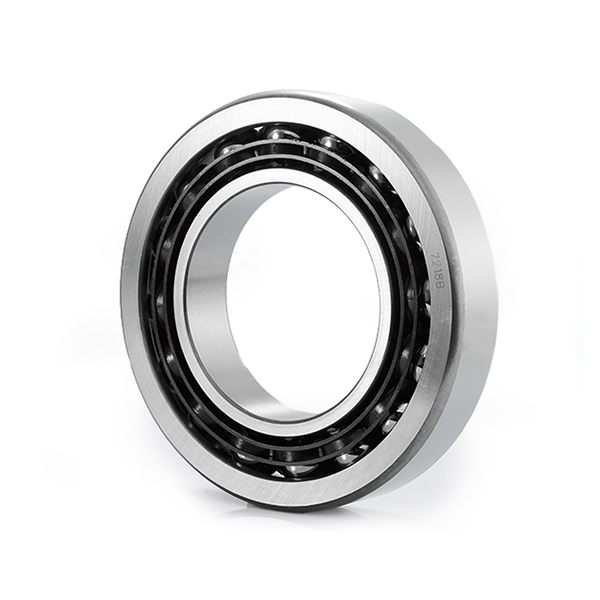

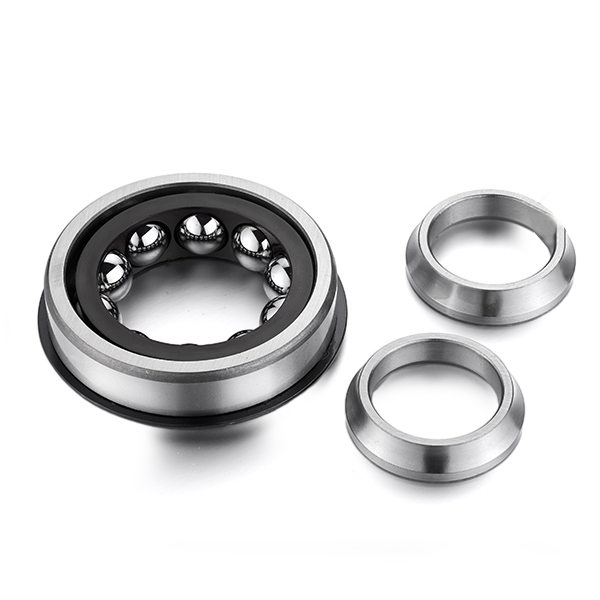

単列アンギュラ玉軸受

説明：

単列アンギュラ玉軸受は、単列の玉を軌道に対して一定の角度を持って配置した軸受です。この設計により、ベアリングは一方向のラジアル荷重とアキシアル荷重を支えることができます。ボールと軌道の間の接触角は通常 30 度ですが、特定の用途要件によって異なります。 単列アンギュラ玉軸受は通常、電気モーター、ポンプ、ファン、コンプレッサーなど、中程度から高いラジアル荷重とアキシアル荷重がかかる用途に使用されます。軸方向の剛性が高く、一方向のスラスト荷重を支えることができます。

お問い合わせ 問い合わせ
前へ：四点接触玉軸受
次へ：次の記事はありません

製品詳細

イヤリング コンピュータ番号 搭載機種 搭載部品 セット

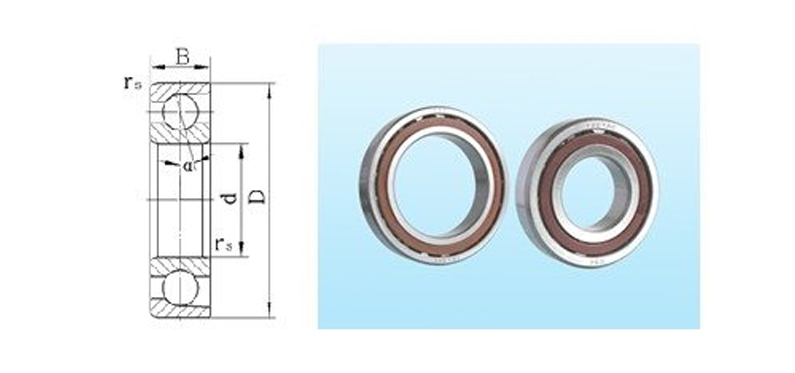

d B D
B7003CTPAP4 17 35 10 - - - -
B7004CTPAP4 20 42 12 M78H644K04

M78H214K04

741622-014

- -
B7005CTPAP4 25 47 12 741640-A001

M76H62203RH

- -
B7006CTPAP4 30 55 13 - - - -
B7007CTPAP4 35 62 14 - - - -
B7008CTPAP4 40 68 15 - - -
B7009CTPAP4 45 75 16 - - - -
B7010CTPAP4 50 80 16 - - -
B7011CTPAP4 55 90 18 - - -
B7012CTPAP4 60 95 18 - - -
B7014CTPAP4 70 110 20 - - - -
B7018CTPAP4 90 140 24 - - - -
B7204CTPAP4 20 47 14 - - - -
B7205CTPAP4 25 52 15 - - - -
B7206CTPAP4 30 62 16 - - -
B7207CTPAP4 35 72 17 - - -
B7208CTPAP4 40 80 18 3322746 - -
B7210CTPAP4 50 90 20 3099751 - -
B7211CTPAP4 55 100 21 4438238 - -
B7214CTPAP4 70 125 24 - - - -
B71905CTPAP4 25 42 9 6805284 CW-6R-5S -
B71918CTPAP4 90 125 18 - - - -
規格外の 50 90 23 D257535-ZV - - -
規格外の 40 68 15 D250313 - - -
B7003CTPAP4 17 35 10 - - - -
B7004CTPAP4 20 42 12 M78H644K04

M78H214K04

741622-014

- -
B7005CTPAP4 25 47 12 741640-A001

M76H62203RH

- -
B7006CTPAP4 30 55 13 - - - -
B7007CTPAP4 35 62 14 - - - -
B7008CTPAP4 40 68 15 - - -
B7009CTPAP4 45 75 16 - - - -
B7010CTPAP4 50 80 16 - - -
B7011CTPAP4 55 90 18 - - -
B7012CTPAP4 60 95 18 - - -
B7014CTPAP4 70 110 20 - - - -
B7018CTPAP4 90 140 24 - - - -
B7204CTPAP4 20 47 14 - - - -
B7205CTPAP4 25 52 15 - - - -
B7206CTPAP4 30 62 16 - - -
B7207CTPAP4 35 72 17 - - -
B7208CTPAP4 40 80 18 3322746 - -
B7210CTPAP4 50 90 20 3099751 - -
B7211CTPAP4 55 100 21 4438238 - -
B7214CTPAP4 70 125 24 - - - -
B71905CTPAP4 25 42 9 6805284 CW-6R-5S -
B71918CTPAP4 90 125 18 - - - -
規格外の 50 90 23 D257535-ZV - - -
規格外の 40 68 15 D250313 - - -
3308 40 90 36.5 0702193 - - -
3309D2 45 100 39.7 2987687 - - -
BN17-6TVVP4 17 35 13 MN34HO1029ZZO

Z90-47544-00

TMT 2
BN25-10TVVP4 25 47 15 MN34HO1015ZZO TMT BH 4
BN30-5TVVP4 30 55 17 MB1351-22001 741

731

- -
BN30-10TVVP4 30 55 17 MM77H92201R2.1 777 - -
BN35-8TVVP4 35 61 20/34 MM99128 TMT - -
BN35-9TVVP4 35 61 18.5/34 MM77B99128ZZO TMT - -
BN35-10TVVP4 35 62 18.5 MM77H99128ZZO TMT - -
- 25 55.5 37/44 7805392

7804068

CW6R-5 2
25 55.5 44 7189818 - 2
25 55.5 37/44 D258537 ACW-5T 1
25 55.5 37/44 ACW-5-595 ACW-5T 1
25 55.5 37/44 7805393 - -
B7003CTPAP4 17 35 10 - - - -
B7004CTPAP4 20 42 12 M78H644K04

M78H214K04

741622-014

- -
B7005CTPAP4 25 47 12 741640-A001

M76H62203RH

- -
B7006CTPAP4 30 55 13 - - - -
B7007CTPAP4 35 62 14 - - - -
B7008CTPAP4 40 68 15 - - -
B7009CTPAP4 45 75 16 - - - -
B7010CTPAP4 50 80 16 - - -
B7011CTPAP4 55 90 18 - - -
B7012CTPAP4 60 95 18 - - -
B7014CTPAP4 70 110 20 - - - -
B7018CTPAP4 90 140 24 - - - -
B7204CTPAP4 20 47 14 - - - -
B7205CTPAP4 25 52 15 - - - -
B7206CTPAP4 30 62 16 - - -
B7207CTPAP4 35 72 17 - - -
B7208CTPAP4 40 80 18 3322746 - -
B7210CTPAP4 50 90 20 3099751 - -
B7211CTPAP4 55 100 21 4438238 - -
B7214CTPAP4 70 125 24 - - - -
B71905CTPAP4 25 42 9 6805284 CW-6R-5S -
B71918CTPAP4 90 125 18 - - - -
規格外の 50 90 23 D257535-ZV - - -
規格外の 40 68 15 D250313 - - -
3308 40 90 36.5 0702193 - - -
3309D2 45 100 39.7 2987687 - - -
BN17-6TVVP4 17 35 13 MN34HO1029ZZO

Z90-47544-00

TMT 2
BN25-10TVVP4 25 47 15 MN34HO1015ZZO TMT BH 4
BN30-5TVVP4 30 55 17 MB1351-22001 741

731

- -
BN30-10TVVP4 30 55 17 MM77H92201R2.1 777 - -
BN35-8TVVP4 35 61 20/34 MM99128 TMT - -
BN35-9TVVP4 35 61 18.5/34 MM77B99128ZZO TMT - -
BN35-10TVVP4 35 62 18.5 MM77H99128ZZO TMT - -
- 25 55.5 37/44 7805392

7804068

CW6R-5 2

アンギュラ玉軸受

複列アンギュラ玉軸受

複列アンギュラ玉軸受
複列アンギュラ玉軸受 30、38シリーズ

複列アンギュラ玉軸受 30、38シリーズ
四点接触玉軸受

四点接触玉軸受
単列アンギュラ玉軸受

単列アンギュラ玉軸受
私たちについて
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. はプロフェッショナルな 中国 単列アンギュラ玉軸受 サプライヤー および 卸売 単列アンギュラ玉軸受 メーカーです。中国東部の海岸、美しい古都寧波に位置する新興企業、寧波デミー（D&M）ベアリング有限公司。その子会社である寧波ジャイアントベアリング製造有限公司は、産業用および自動車用の高品質ベアリングを専門としています。
メディア
  • 自動調心玉軸受: 最新の機械における標準 vs. 高性能

    標準自動調心玉軸受と高性能自動調心玉軸受の比較 自動調心玉軸受は、軸の位置ずれや大きなラジアル荷重がかかる用途に優れていますが、標準モデルと高性能モデルのどちらを選択するかは、負荷要件、動作速度、環境条件によ...

    続きを読む
  • 機械の効率向上: 深溝玉軸受の重要な役割

    深溝玉軸受を理解する 深溝玉軸受は、転がり要素軸受の中で最も多用途で広く使用されているタイプです。 。これらはラジアル荷重とアキシアル荷重の両方をサポートし、高速機能を提供し、最小限のメンテナンスで...

    続きを読む
  • スラスト玉軸受の構造、性能、産業用途を解説

    スラスト玉軸受：直接的な理解と中心的な役割 スラスト玉軸受は、最小限の摩擦でスムーズな回転運動を可能にしながら、一方向または両方向のアキシアル荷重をサポートするように設計された精密機械部品です。 ...

    続きを読む
  • 円筒ころ軸受: 種類、特徴、および主な用途

    円筒ころ軸受の紹介 円筒ころ軸受は、円筒ころを使用して軸受アセンブリの可動部品間の分離を維持する転がり要素軸受の一種です。これらのベアリングは、摩擦を最小限に抑え、さまざまな機械や用途でスムーズで効率的な動作を実現す...

    続きを読む
  • 深溝玉軸受の多用途性と利点を探る

    深溝玉軸受とは何ですか? 深溝玉軸受は、転動体軸受の最も一般的に使用されるタイプの 1 つです。それらは、外輪、内輪、ボール、およびボールを所定の位置に保持する保持器で構成されます。これらのベアリングはラジアル荷重と...

    続きを読む
メッセージフィードバック
アンギュラ玉軸受 業界知識

単列アンギュラ玉軸受の主な技術的特徴は何ですか

1. 特徴の一つ 単列アンギュラ玉軸受 は接触角の設計です。接触角とは、鋼球と内外輪軌道との接触線と軸受軸とのなす角度をいいます。一般的な接触角は 15°、25°、40° などです。さまざまな接触角は、さまざまな荷重条件に適しています。接触角が増加すると、ベアリングの軸方向耐荷重能力が向上しますが、摩擦と熱も増加します。特定の用途シナリオに応じて適切な接触角を選択することが、ベアリングの性能を確保する鍵となります。

2. 単列アンギュラ玉軸受のもう 1 つの重要な技術的特徴は、4 点接触設計です。軸受の作動中、各鋼球は内外輪軌道と 4 点で接触します。この設計により、ラジアル荷重とアキシアル荷重の下でベアリングのより高い安定性が保証されます。同時に、4点接触により、取り付け誤差やベアリングの変形によって引き起こされる応力集中を効果的に軽減し、ベアリングの寿命を延ばすことができます。単列アンギュラ玉軸受は高精度な加工技術も大きな特徴です。高度な加工設備と技術により、軸受の寸法精度、形状精度、位置精度を極めて高いレベルで確保し、高速・高精度の伝動システムのニーズに応えます。

3. 単列アンギュラ玉軸受は純粋なラジアル荷重を受けると内部アキシアル成分を生成するため、通常はペアで取り付ける必要があります。ペアで取り付けられたベアリングは、背中合わせ構成 (DB)、対面構成 (DF)、およびタンデム構成 (DT) で使用できます。ペアで取り付ける場合は、ベアリング内部の隙間をなくし、ベアリングの剛性と動作精度を向上させるために、特定の使用シナリオに応じて適切な予圧力を適用することも必要です。予圧力は、ベアリングシートまたはベアリングカバーを調整することによって適用できます。ウエーブスプリングや皿バネなどを使用して厚みを調整します。

3. 単列アンギュラ玉軸受は高速回転時に発熱します。すべての熱放散特性も重要な技術的特徴の 1 つです。軸受の放熱性を向上させるために、通常はオイル潤滑またはグリース潤滑が使用されます。循環によるオイル潤滑が可能です。オイルはベアリング内部の熱を奪い、ベアリングの温度を下げます。グリース潤滑では高性能グリースを選択することで摩擦や発熱を軽減できます。軸受の設計においては、放熱面積を増やし、放熱効率を高めるための放熱穴や放熱溝など​​の構造も考慮します。

4. 単列アンギュラ玉軸受の設計・製造においては、耐久性・信頼性の向上に配慮しています。高品質の材料の選択、構造設計の最適化、加工精度の向上、および厳格な品質管理により、ベアリングは過酷な使用環境でも安定した性能を維持できます。同時に、ベアリングの耐用年数を延ばすために、使用中の正しい取り付け、潤滑、メンテナンス方法にも注意を払う必要があります。
