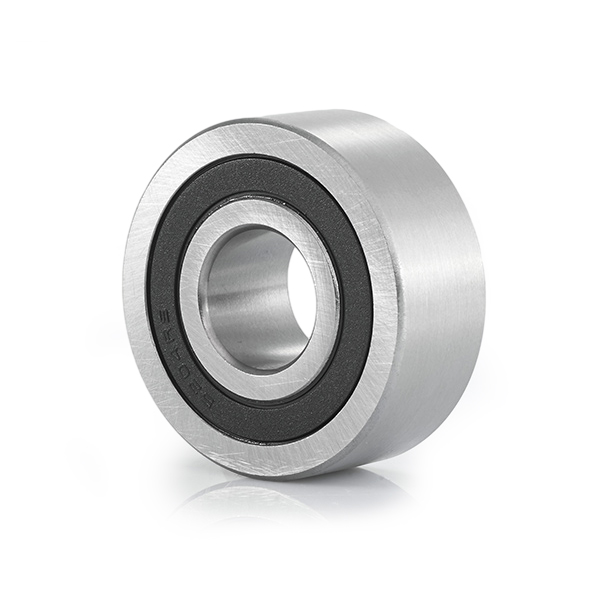

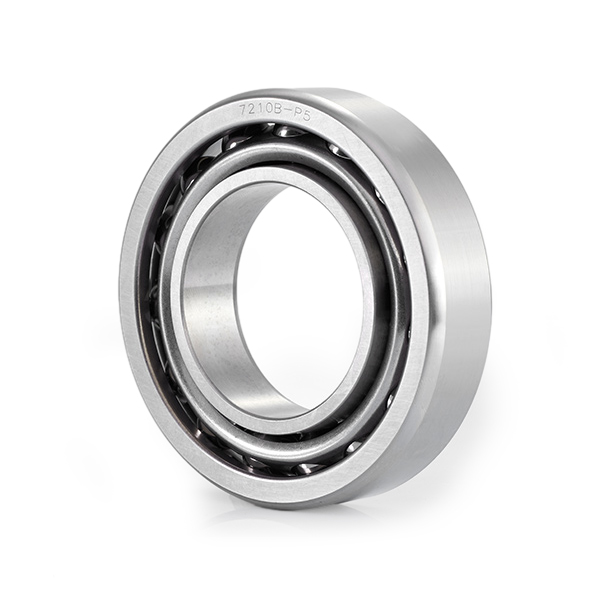

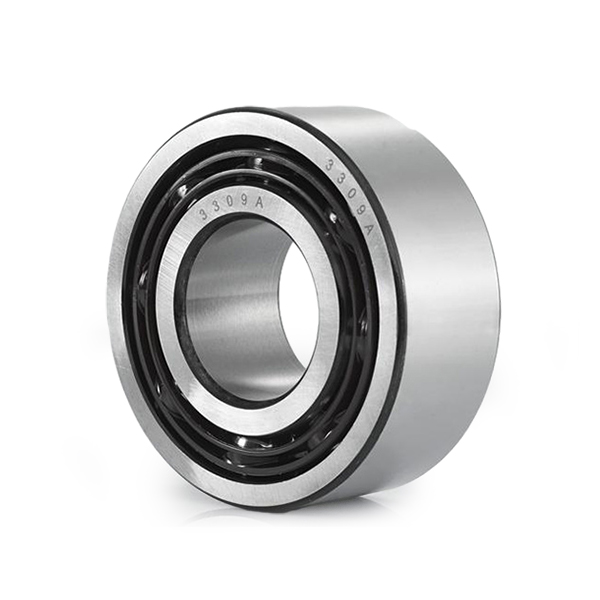

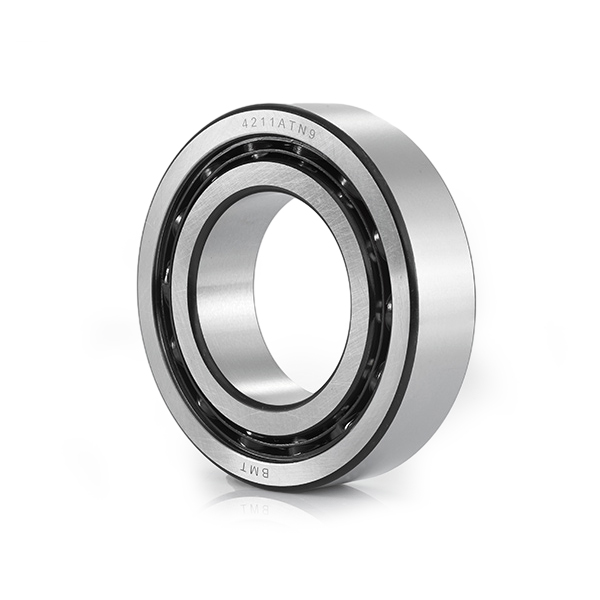

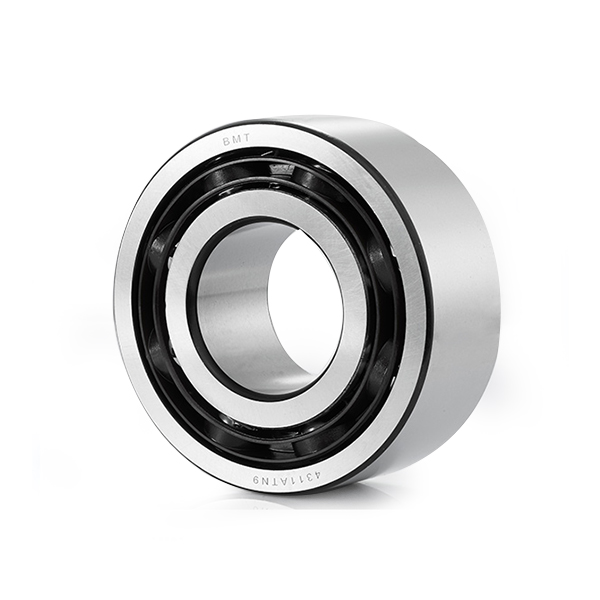

複列アンギュラ玉軸受

説明：

複列アンギュラ玉軸受は、ラジアル荷重とアキシアル荷重の合成荷重を同時に受けることができます。これは 2 列のボールで構成され、通常はナイロンまたは真鍮のケージで分離されており、内側と外側の軌道は両方向の接触角を許容するように設計されています。この設計により、ベアリングはラジアル荷重だけでなく両方向のアキシアル荷重も支えることができます。 複列アンギュラ玉軸受には、開放型および密閉型の設計があり、さまざまな用途要件を満たすためにさまざまな保持器の材質と精度クラスが用意されています。これらは、より高い軸方向荷重をサポートしたり、シャフトの正確な位置決めが重要な用途でより優れた剛性と精度を提供するために、ペアまたはセットで使用されることがよくあります。

お問い合わせ 問い合わせ
前へ：前の記事はありません
次へ：複列アンギュラ玉軸受 30、38シリーズ

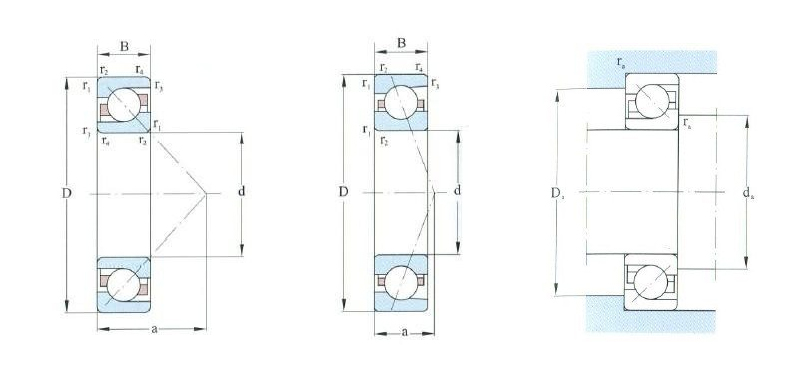

製品詳細

65 100 18 1.1 0.60 40.00 35.40 10000 15000 7013C 20.0 65.00 70.80 7900 11800 7013C/DB 7013C/DF 7013C/DT 72 93 96.0 1.0 0.50 0.4250
65 100 18 1.1 0.60 38.00 33.70 9500 14000 7013AC 28.0 61.70 67.40 7500 11000 7013AC/DB 7013AC/DF 7013AC/DT 72 93 96.0 1.0 0.50 0.4250
65 120 23 1.5 0.60 60.70 49.40 9500 14000 7213C 24.0 98.60 98.80 7500 11000 7213C/DB 7213C/DF 7213C/DT 74 111 115.0 1.5 0.60 1.0200
65 120 23 1.5 0.60 57.50 47.10 8600 12000 7213AC 33.0 93.40 94.20 6800 9500 7213AC/DB 7213AC/DF 7213AC/DT 74 111 115.0 1.5 0.60 1.0200
65 120 23 1.5 0.60 63.70 52.60 4300 5600 7213BTN 50.0 103.0 105.0 3400 4500 7213BTN/DB 7213BTN/DF 7213BTN/DT 74 111 - 1.5 - 1.0400
65 140 33 2.1 1.10 119.0 87.90 9000 12000 7313C 30.0 193.0 176.0 7100 9400 7313C/DB 7313C/DF 7313C/DT 77 128 133.0 2.0 1.00 2.1600
65 140 33 2.1 1.10 114.0 73.60 8400 11500 7313AC 40.5 185.0 147.0 6600 9100 7313AC/DB 7313AC/DF 7313AC/DT 77 128 133.0 2.0 1.00 2.1600
65 140 33 2.1 1.10 102.0 75.40 4000 5300 7313BTN 59.5 166.0 151.0 3200 4300 7313BTN/DB 7313BTN/DF 7313BTN/DT 77 128 - 2.0 - 2.2100
70 110 20 1.1 0.60 49.90 43.20 9500 14000 7014C 22.0 81.10 86.40 7500 11000 7014C/DB 7014C/DF 7014C/DT 77 103 105.0 1.0 0.60 0.5950
70 110 20 1.1 0.60 45.80 41.10 8500 12000 7014AC 31.0 74.40 82.20 6700 9400 7014AC/DB 7014AC/DF 7014AC/DT 77 103 105.0 1.0 0.60 0.5950
70 125 24 1.5 0.60 66.60 54.70 9000 13000 7214C 25.0 108.0 109.0 7100 10000 7214C/DB 7214C/DF 7214C/DT 79 116 119.0 1.5 0.60 1.1000
70 125 24 1.5 0.60 63.40 52.20 8000 11000 7214AC 35.0 103.0 104.0 6400 8700 7214AC/DB 7214AC/DF 7214AC/DT 79 116 119.0 1.5 0.60 1.1000
70 125 24 1.5 0.60 65.80 54.60 4300 5600 7214BTN 53.0 107.0 109.0 3200 4300 7214BTN/DB 7214BTN/DF 7214BTN/DT 79 116 - 1.5 - 1.1400
70 150 35 2.1 1.10 133.0 100.0 8200 11400 7314C 32.0 216.0 200.0 6400 8800 7314C/DB 7314C/DF 7314C/DT 82 138 143.0 2.0 1.00 2.6300
70 150 35 2.1 1.10 128.0 96.30 7800 10700 7314AC 43.0 208.0 193.0 6100 8400 7314AC/DB 7314AC/DF 7314AC/DT 82 138 143.0 2.0 1.00 2.6300
70 150 35 2.1 1.10 114.0 85.90 3600 4800 7314BTN 64.0 185.0 172.0 2800 3800 7314BTN/DB 7314BTN/DF 7314BTN/DT 80 138 - 2.0 - 2.7000
75 115 20 1.1 0.60 49.5 46.10 9000 13000 7015C 23.0 80.40 92.20 7000 10000 7015C/DB 7015C/DF 7015C/DT 82 108 110.0 1.0 0.60 0.6280
75 115 20 1.1 0.60 46.80 43.80 8500 12000 7015AC 32.0 76.00 87.60 6700 9400 7015AC/DB 7015AC/DF 7015AC/DT 82 108 110.0 1.0 0.60 0.6280
75 130 25 1.5 1.00 72.70 60.30 8500 12000 7215C 26.0 118.0 121.0 6500 9200 7215C/DB 7215C/DF 7215C/DT 84 121 124.0 1.5 0.80 1.1800
75 130 25 1.5 1.00 69.00 57.60 8000 11000 7215AC 37.0 112.0 115.0 6300 8600 7215AC/DB 7215AC/DF 7215AC/DT 84 121 124.0 1.5 0.80 1.1800
75 130 25 1.5 1.00 68.50 58.20 4000 5300 7215BTN 55.5 111.0 116.0 3200 4300 7215BTN/DB 7215BTN/DF 7215BTN/DT 84 121 - 1.5 - 1.2100
75 160 37 2.1 1.10 146.0 114.0 7900 10600 7315C 34.0 237.0 228.0 6200 8300 7315C/DB 7315C/DF 7315C/DT 87 148 153.0 2.0 1.00 3.1700
75 160 37 2.1 1.10 139.0 100.0 7500 10000 7315AC 46.0 226.0 200.0 5900 7800 7315AC/DB 7315AC/DF 7315AC/DT 87 148 153.0 2.0 1.00 3.1700
75 160 37 2.1 1.10 128.0 97.20 3400 4500 7315BTN 68.0 208.0 194.0 2600 3600 7315BTN/DB 7315BTN/DF 7315BTN/DT 87 148 - 2.0 - 3.2200
80 125 22 1.1 0.6 52.1 49.5 8500 12000 7016C 25 84.6 99 6600 9300 7016C/DB 7016C/DF 7016C/DT 87 118 120 1 0.6 0.855
80 125 22 1.1 0.6 50.3 46.9 8000 11000 7016AC 35 81.7 93.8 6300 8600 7016AC/DB 7016AC/DF 7016AC/DT 87 118 120 1 0.6 0.855
80 140 26 2 1 89.6 76.9 8000 11000 7216C 28 146 154 6200 8400 7216C/DB 7216C/DF 7216C/DT 90 130 134 2 1 1.46
80 140 26 2 1 85 73.6 7500 10000 7216AC 39 138 147 5900 7800 7216AC/DB 7216AC/DF 7216AC/DT 90 130 134 2 1 1.46
80 140 26 2 1 77 68.1 3600 4800 7216BTN 59 125 136 2800 3800 7216BTN/DB 7216BTN/DF 7216BTN/DT 90 130 - 2 - 1.5
80 170 39 2.1 1.1 157 128 7500 10000 7316C 36 255 256 5800 7700 7316C/DB 7316C/DF 7316C/DT 92 158 163 2 1 3.74
80 170 39 2.1 1.1 152 122 7000 9400 7316AC 48.5 247 244 5500 7400 7316AC/DB 7316AC/DF 7316AC/DT 92 158 163 2 1 3.74
80 170 39 2.1 1.1 142 109 3200 4300 7316BTN 71 231 218 2400 3400 7316BTN/DB 7316BTN/DF 7316BTN/DT 92 158 - 2 - 3.81
85 130 22 1.1 0.6 58.1 55.8 8500 12000 7017C 26 94.4 112 6500 9200 7017C/DB 7017C/DF 7017C/DT 92 123 125 1 0.6 0.886
85 130 22 1.1 0.6 55.1 52.9 7500 11000 7017AC 36 89.6 106 5800 8600 7017AC/DB 7017AC/DF 7017AC/DT 92 123 125 1 0.6 0.886
85 150 28 2 1 92.6 78.8 8000 11000 7217C 30 150 158 6300 8600 7217C/DB 7217C/DF 7217C/DT 95 140 144 2 1 1.82
85 150 28 2 1 88 75.3 7000 9500 7217AC 42 143 151 5500 7400 7217AC/DB 7217AC/DF 7217AC/DT 95 140 144 2 1 1.82
85 150 28 2 1 82 73.6 3400 4500 7217BTN 63 135 147 2600 3800 7217BTN/DB 7217BTN/DF 7217BTN/DT 95 140 - 2 - 1.87
85 180 41 3 1.1 170 142 7000 9400 7317C 38 276 284 5400 7400 7317C/DB 7317C/DF 7317C/DT 99 166 173 2.5 1 4.4
85 180 41 3 1.1 164 137 6700 8900 7317AC 51.5 266 274 5200 7000 7317AC/DB 7317AC/DF 7317AC/DT 99 166 173 2.5 1 4.4
85 180 41 3 1.1 146 122 3000 4000 7317BTN 76 237 244 2200 3200 7317BTN/DB 7317BTN/DF 7317BTN/DT 99 166 - 2.5 - 4.46
90 140 24 1.5 1 64.5 62.7 8000 11000 7018C 28 105 125 6300 8600 7018C/DB 7018C/DF 7018C/DT 99 131 134 1.5 0.8 1.17
90 140 24 1.5 1 60.8 59.4 7000 9500 7018AC 39 98.8 119 5500 7400 7018AC/DB 7018AC/DF 7018AC/DT 99 131 134 1.5 0.8 1.17
90 160 30 2 1 117 97.9 7500 10000 7218C 32 190 195 5800 8500 7218C/DB 7218C/DF 7218C/DT 100 150 154 2 1 2.2
90 160 30 2 1 112 95.1 6700 9000 7218AC 44 182 190 5200 7100 7218AC/DB 7218AC/DF 7218AC/DT 100 150 154 2 1 2.2
90 160 30 2 1 102 87.9 3200 4300 7218BTN 67 166 176 2400 3400 7218BTN/DB 7218BTN/DF 7218BTN/DT 100 150 - 2 - 2.25
90 190 43 3 1.1 183 158 6700 8900 7318C 40 297 316 5200 7000 7318C/DB 7318C/DF 7318C/DT 104 176 183 2.5 1 5.14
90 190 43 3 1.1 176 152 6300 8400 7318AC 54 286 304 4900 6600 7318AC/DB 7318AC/DF 7318AC/DT 104 176 183 2.5 1 5.14
90 190 43 3 1.1 156 135 2800 3800 7318BTN 80 253 270 2000 3000 7318BTN/DB 7318BTN/DF 7318BTN/DT 104 176 - 2.5 - 5.22

アンギュラ玉軸受

複列アンギュラ玉軸受

複列アンギュラ玉軸受
複列アンギュラ玉軸受 30、38シリーズ

複列アンギュラ玉軸受 30、38シリーズ
四点接触玉軸受

四点接触玉軸受
単列アンギュラ玉軸受

単列アンギュラ玉軸受
私たちについて
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. はプロフェッショナルな 中国 複列アンギュラ玉軸受 サプライヤー および 卸売 複列アンギュラ玉軸受 メーカーです。中国東部の海岸、美しい古都寧波に位置する新興企業、寧波デミー（D&M）ベアリング有限公司。その子会社である寧波ジャイアントベアリング製造有限公司は、産業用および自動車用の高品質ベアリングを専門としています。
メディア
  • 自動調心玉軸受: 最新の機械における標準 vs. 高性能

    標準自動調心玉軸受と高性能自動調心玉軸受の比較 自動調心玉軸受は、軸の位置ずれや大きなラジアル荷重がかかる用途に優れていますが、標準モデルと高性能モデルのどちらを選択するかは、負荷要件、動作速度、環境条件によ...

    続きを読む
  • 機械の効率向上: 深溝玉軸受の重要な役割

    深溝玉軸受を理解する 深溝玉軸受は、転がり要素軸受の中で最も多用途で広く使用されているタイプです。 。これらはラジアル荷重とアキシアル荷重の両方をサポートし、高速機能を提供し、最小限のメンテナンスで...

    続きを読む
  • スラスト玉軸受の構造、性能、産業用途を解説

    スラスト玉軸受：直接的な理解と中心的な役割 スラスト玉軸受は、最小限の摩擦でスムーズな回転運動を可能にしながら、一方向または両方向のアキシアル荷重をサポートするように設計された精密機械部品です。 ...

    続きを読む
  • 円筒ころ軸受: 種類、特徴、および主な用途

    円筒ころ軸受の紹介 円筒ころ軸受は、円筒ころを使用して軸受アセンブリの可動部品間の分離を維持する転がり要素軸受の一種です。これらのベアリングは、摩擦を最小限に抑え、さまざまな機械や用途でスムーズで効率的な動作を実現す...

    続きを読む
  • 深溝玉軸受の多用途性と利点を探る

    深溝玉軸受とは何ですか? 深溝玉軸受は、転動体軸受の最も一般的に使用されるタイプの 1 つです。それらは、外輪、内輪、ボール、およびボールを所定の位置に保持する保持器で構成されます。これらのベアリングはラジアル荷重と...

    続きを読む
メッセージフィードバック
アンギュラ玉軸受 業界知識

複列アンギュラ玉軸受の耐荷重剛性はなぜ強いのでしょうか？

1. ユニークな特徴 複列アンギュラ玉軸受 その特長は複列設計にあり、これによりベアリングはラジアル荷重に耐えながらアキシアル荷重と転倒モーメントに効果的に抵抗できます。複列アンギュラ玉軸受は単列軸受に比べて構造的に安定しており、より大きな荷重に耐えることができます。また、複列設計によりベアリングの接触面積が増加し、ベアリングの耐荷重能力と剛性が向上します。

2. 複列アンギュラ玉軸受は通常、高炭素クロム軸受鋼などの高強度、高硬度の材料で作られています。これらの材料は優れた機械的特性と耐摩耗性を備えており、高負荷および高速条件下でも性能を維持できます。安定したパフォーマンス。高品質の材料の選択により、複列アンギュラ玉軸受の強固な材料基盤が提供され、耐荷重剛性がさらに強化されます。

3. 複列アンギュラ玉軸受の接触角も大きな特徴です。接触角とは、軸受の内輪と外輪軌道との間の角度を指し、軸受の耐荷重能力と剛性を決定します。複列アンギュラ玉軸受は一般に接触角が大きいため、負荷時の軌道面の接触面積が大きくなり、軸受容量と剛性が向上します。より大きな接触角は、動作中のベアリングの摩擦と摩耗を軽減し、ベアリングの耐用年数を延長するのにも役立ちます。

4. 複列アンギュラ玉軸受は、構造設計、材料の選択、接触角特性に加えて、その設置と使用も耐荷重剛性を左右する重要な要素です。正しく取り付けると、ベアリング、シャフト、ハウジング間のクリアランスが適切になり、クリアランスが大きすぎたり小さすぎたりすることによって発生する振動や騒音を防ぐことができます。適切な予圧設定により、ベアリングの耐荷重能力と剛性も向上します。使用中、ベアリングの定期的な潤滑とメンテナンスも、耐荷重剛性を維持するための重要な手段です。

5. 複列アンギュラ玉軸受は、耐荷重剛性が高いため、高精度、高荷重の各種機械装置に広く使用されています。 CNC工作機械、精密機器、航空宇宙などの分野で、複列アンギュラ玉軸受は重要な役割を果たしています。これらの分野では極めて高い軸受容量と剛性が求められ、複列アンギュラ玉軸受はその優れた性能によりこれらの分野で好まれる軸受形式となっています。
