デミー

四点接触玉軸受
四点接触玉軸受

アンギュラ玉軸受

四点接触玉軸受

説明：

4 点接触玉軸受は、ラジアル荷重とアキシアル荷重の両方を同時に処理するように設計された特殊なタイプの軸受です。これは、単列ボール ベアリングが両方のタイプの荷重に効率的に対応できるようにする独自の軌道形状を備えています。

お問い合わせ 問い合わせ
前へ：複列アンギュラ玉軸受 30、38シリーズ
次へ：単列アンギュラ玉軸受

製品詳細

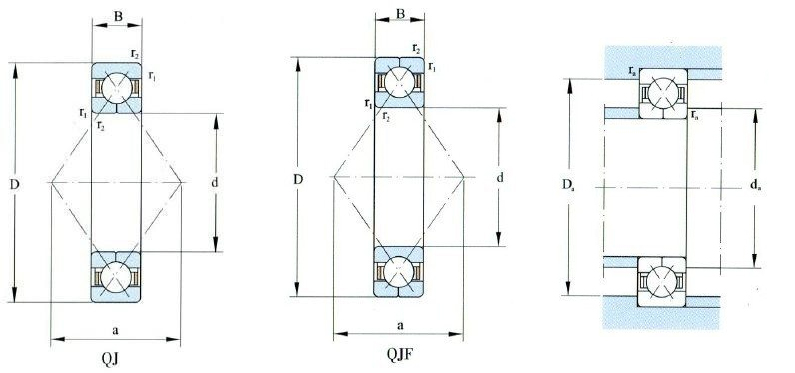

境界寸法
(mm) 		定格荷重(kN) 限界回転数(r/分) 番号 ロードセンター
mm 		アバットメントとフィレットの寸法(mm) 重量
(参考)
(kg)
d D B r1,2
分 		Cr コー グリース オイル だ
最大 		ダ
最大 		ラ
最大
17 40 12 0.6 15.9 10.6 14000 19000 QJ203 20 22 35 0.6 0.082
17 47 14 1.0 23.4 15.0 12000 17000 QJ303 22 23 41 1.0 0.140
20 52 15 1.1 29.6 20.0 10000 15000 QJ304 25 27 45 1.0 0.180
25 52 15 1.0 25.1 20.0 9500 14000 QJ205 27 31 46 1.0 0.160
25 62 17 1.1 41.5 24.5 9500 14000 QJ305 31 32 56 1.0 0.276
30 62 16 1.0 35.1 28.5 8500 12000 QJ206 32 36 56 1.0 0.240
30 72 19 1.1 49.4 39.0 7500 10000 QJ306 36 37 65 1.0 0.420
35 72 17 1.1 46.2 39.0 7500 10000 QJ207 37 42 65 1.0 0.350
35 80 21 1.5 59.2 46.5 7000 9500 QJ307 40 44 71 1.5 0.570
35 80 21 1.5 59.2 46.5 7100 9500 QJ307N2Q1 40.3 44 71 1.5 0.690
40 80 18 1.1 52.7 45.0 6700 9000 QJ208 42 47 73 1.0 0.450
40 90 23 1.5 71.5 58.5 6300 8500 QJ308 46 49 81 1.5 0.780
45 85 19 1.1 58.5 51.0 6300 8500 QJ209 46 52 78 1.0 0.520
45 100 25 1.5 93.6 76.5 5600 7500 QJ309 51 54 91 1.5 1.050
50 90 20 1.1 61.8 56.0 5600 7500 QJ210 49 57 83 1.0 0.590
50 110 27 2.0 111.0 91.5 5000 6700 QJ310 56 60 100 2.0 1.350
55 100 21 1.5 79.3 76.5 5300 7000 QJ211 54 64 91 1.5 0.770
55 120 29 2.0 127.0 108.0 4500 6000 QJ311 61 65 110 2.0 1.750
60 110 22 1.5 92.3 86.5 4800 6300 QJ212 60 69 101 1.5 0.990
60 130 31 2.1 146.0 125.0 4300 5600 QJ312 67 72 118 2.0 2.150
65 120 23 1.5 104.0 104.0 4300 5600 QJ213 65 74 111 1.5 1.200
65 140 33 2.1 165.0 146.0 4000 5300 QJ313 72 77 128 2.0 2.700
65 140 33 2.1 118.0 132.0 3800 5300 QJ313Q1 71.8 77 128 2.0 2.320
65 140 33 2.1 118.0 132.0 3800 5300 QJ313N2Q1 71.8 77 128 2.0 2.320
境界寸法
(mm) 		定格荷重(kN) 限界回転数(r/分) 番号 ロードセンター
mm 		アバットメントとフィレットの寸法(mm) 重量
(参考)
(kg)
d D B r1,2
分 		Cr コー グリース オイル だ
最大 		ダ
最大 		ラ
最大
70 125 24 1.5 114.0 114.0 4300 5600 QJ214 68 79 116 1.5 1.300
70 125 24 1.5 114.0 114.0 4000 5600 QJ214N2Q1 68 79 116 1.5 1.290
70 150 35 2.1 186.0 166.0 3600 4800 QJ314 77 82 138 2.0 3.150
75 130 25 1.5 117.0 122.0 4000 5300 QJ215 72 84 121 1.5 1.450
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2 82 87 148 2.0 3.900
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2/C9 82.3 87 148 2.0 3.830
80 140 26 2.0 138.0 146.0 3600 4800 QJ216 77 90 130 2.0 2.020
80 140 26 2.0 106.0 146.0 3600 4800 QJ216N2 77 90 130 2.0 1.850
80 170 39 2.1 216.0 208.0 3200 4300 QJ316N2 88 92 158 2.0 4.600
85 150 28 2.0 148.0 160.0 3400 4500 QJ217 83 95 140 2.0 2.250
85 180 41 3.0 234.0 236.0 3000 4000 QJ317N2 93 99 166 2.5 5.450
90 160 30 2.0 174.0 186.0 3200 4300 QJ218N2 88 100 150 2.0 2.750
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2 98 104 176 2.5 6.450
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2Q1 98 104 176 2.5 6.220
95 170 32 2.1 199.0 212.0 3000 4000 QJ219N2 93 107 158 2.0 3.350
95 200 45 3.0 286.0 315.0 2600 3600 QJ319N2 103 109 186 2.5 7.450
100 150 24 1.5 79.0 128.0 3200 4300 QJF1020 87.5 109 141 1.5 1.630
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2 98 112 168 2.0 4.050
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 215 47 3.0 307.0 340.0 2400 3400 QJ320N2 110 114 201 2.5 9.300
110 170 28 2.0 113.0 186.0 2800 3800 QJ1022M 98.1 120 160 2.0 2.680
110 200 38 2.1 194.0 284.0 2600 3400 QJF222 108.5 122 188 2.0 2.680
110 200 38 2.1 265.0 305.0 2400 3400 QJ222 109 122 188 2.0 5.700
境界寸法
(mm) 		定格荷重(kN) 限界回転数(r/分) 番号 ロードセンター
mm 		アバットメントとフィレットの寸法(mm) 重量
(参考)
(kg)
d D B r1,2
分 		Cr コー グリース オイル だ
最大 		ダ
最大 		ラ
最大
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2 109 122 188 2.0 5.600
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2Q1 109 122 188 2.0 5.550
110 240 50 3.0 364.0 430.0 2000 3000 QJ322 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2Q1 123 124 226 2.5 12.50
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2 117 132 203 2.0 6.950
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2Q1 117 132 203 2.0 6.290
120 260 55 3.0 390.0 490.0 1900 2800 QJ324 133 134 246 2.5 16.50
120 260 55 3.0 390.0 490.0 1900 2800 QJ324Q1 133 134 246 2.5 16.25
120 260 55 3.0 390.0 490.0 1900 2800 QJ324N2 133 134 246 2.5 16.00
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2 126 144 216 2.5 7.750
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2Q1 126 144 216 2.5 7.725
130 280 58 4.0 423.0 560.0 1800 2600 QJF326 144 148 262 3.0 19.60
130 280 58 4.0 423.0 560.0 1800 2600 QJ326N2 144 148 262 3.0 19.50
140 210 33 2.0 206.0 273.0 2200 3000 QJF1028 122.5 150 200 2.0 3.350
140 250 42 3.0 325.0 440.0 1800 2600 QJF228 137 154 236 2.5 9.850
140 250 42 3.0 325.0 440.0 1800 2600 QJ228N2 137 154 236 2.5 9.850
140 300 62 4.0 468.0 640.0 1700 2400 QJ328N2 154 158 282 3.0 24.00

アンギュラ玉軸受

複列アンギュラ玉軸受

複列アンギュラ玉軸受
複列アンギュラ玉軸受 30、38シリーズ

複列アンギュラ玉軸受 30、38シリーズ
四点接触玉軸受

四点接触玉軸受
単列アンギュラ玉軸受

単列アンギュラ玉軸受
私たちについて
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. はプロフェッショナルな 中国 四点接触玉軸受 サプライヤー および 卸売 四点接触玉軸受 メーカーです。中国東部の海岸、美しい古都寧波に位置する新興企業、寧波デミー（D&M）ベアリング有限公司。その子会社である寧波ジャイアントベアリング製造有限公司は、産業用および自動車用の高品質ベアリングを専門としています。
メディア
  • 自動調心玉軸受: 最新の機械における標準 vs. 高性能

    標準自動調心玉軸受と高性能自動調心玉軸受の比較 自動調心玉軸受は、軸の位置ずれや大きなラジアル荷重がかかる用途に優れていますが、標準モデルと高性能モデルのどちらを選択するかは、負荷要件、動作速度、環境条件によ...

    続きを読む
  • 機械の効率向上: 深溝玉軸受の重要な役割

    深溝玉軸受を理解する 深溝玉軸受は、転がり要素軸受の中で最も多用途で広く使用されているタイプです。 。これらはラジアル荷重とアキシアル荷重の両方をサポートし、高速機能を提供し、最小限のメンテナンスで...

    続きを読む
  • スラスト玉軸受の構造、性能、産業用途を解説

    スラスト玉軸受：直接的な理解と中心的な役割 スラスト玉軸受は、最小限の摩擦でスムーズな回転運動を可能にしながら、一方向または両方向のアキシアル荷重をサポートするように設計された精密機械部品です。 ...

    続きを読む
  • 円筒ころ軸受: 種類、特徴、および主な用途

    円筒ころ軸受の紹介 円筒ころ軸受は、円筒ころを使用して軸受アセンブリの可動部品間の分離を維持する転がり要素軸受の一種です。これらのベアリングは、摩擦を最小限に抑え、さまざまな機械や用途でスムーズで効率的な動作を実現す...

    続きを読む
  • 深溝玉軸受の多用途性と利点を探る

    深溝玉軸受とは何ですか? 深溝玉軸受は、転動体軸受の最も一般的に使用されるタイプの 1 つです。それらは、外輪、内輪、ボール、およびボールを所定の位置に保持する保持器で構成されます。これらのベアリングはラジアル荷重と...

    続きを読む
メッセージフィードバック
アンギュラ玉軸受 業界知識

四点接触玉軸受の基本的な動作原理は何ですか?

四点接触玉軸受 は、特殊な転がり軸受として、そのユニークな 4 点接触設計にちなんで名付けられました。その動作原理は、転がり摩擦と 4 点支持の理論に基づいています。高負荷時でも安定した回転を維持できます。このタイプの軸受は、CNC工作機械、航空宇宙機器、精密測定器などの高速・高精度の機械装置に広く使用されています。

四点接触玉軸受は内輪、外輪、鋼球、保持器で構成されています。このうち、内輪・外輪の軌道断面が桃形になっており、荷重を負荷する際に4点接触または2点接触が可能です。内輪は2枚の半輪から精密に組み立てられており、より多くの鋼球を軸受に装填できるため、軸受の耐荷重能力が向上します。四点接触玉軸受が無負荷の場合、または純粋なラジアル荷重のみを受ける場合、鋼球と内輪および外輪の軌道との間に四点接触が形成されます。この4つの接触点を鋼球の両側と上下に分散させ、安定した支持構造を形成します。しかし、実際の用途では、ほとんどの場合、軸受は純粋なアキシアル荷重を受けることになるため、鋼球と軌道は対角 2 か所の接触点のみを形成して荷重を伝達します。鋼球はアキシアル荷重を受けると、対角2箇所の接触点を介して内輪と外輪に荷重を伝達します。接触点の接触応力が均等に分散され、鋼球と軌道面との転がり摩擦が小さいため、軸受は大きなアキシアル荷重を負担でき、安定した回転を維持します。同時に鋼球数の増加と4点接触構造の利点により、軸受のラジアル荷重の耐荷重も向上しました。 4点接触ボールベアリングは動作時の安定性が高いです。鋼球と軌道面との転がり摩擦が小さく、接触応力が均一に分散されるため、回転時に軸受から発生する振動や騒音が低くなります。このため、精密計測機器や高速回転機器など、走行安定性が要求される用途に適した4点接触玉軸受です。

4 点接触玉軸受は現代の産業で広く使用されています。独自の4点接触設計と優れた性能により、高速・高精度・高負荷時でも安定した回転を維持します。この軸受は高い耐荷重性と走行安定性を備えているため、機械装置の加工精度と稼働効率を向上させることができます。
