総ころ円筒ころ軸受
総ころ円筒ころ軸受

円筒ころ軸受

総ころ円筒ころ軸受

説明：

総ころ型円筒ころ軸受は、密集した円筒ころの設計を採用しており、従来の軸受の保持器を排除して、より多くのころを収容できるようにしています。この設計により、ベアリングは同じサイズでより大きな耐荷重能力を実現し、高荷重および高圧の作業環境でも優れた性能を発揮します。従来のころ軸受と比較して、総ころ軸受の設計により、軸受のラジアル荷重支持能力が向上し、重荷重条件下での安定性と耐久性が向上します。 総ころ型円筒ころ軸受は、その耐荷重性能により、産業機械、自動車変速機、各種重機など、特に大きなラジアル荷重がかかる場面で広く使用されています。総ころ型円筒ころ軸受は、過酷な環境条件において長期にわたる効率的な動作サポートを提供します。総ころ設計を採用することにより、ころ軸受の安定性が向上し、高負荷下でもスムーズな動作を維持できるため、装置の耐用年数が効果的に延長され、メンテナンスコストが削減されます。

お問い合わせ 問い合わせ
前へ：単列円筒ころ軸受
次へ：次の記事はありません

製品詳細

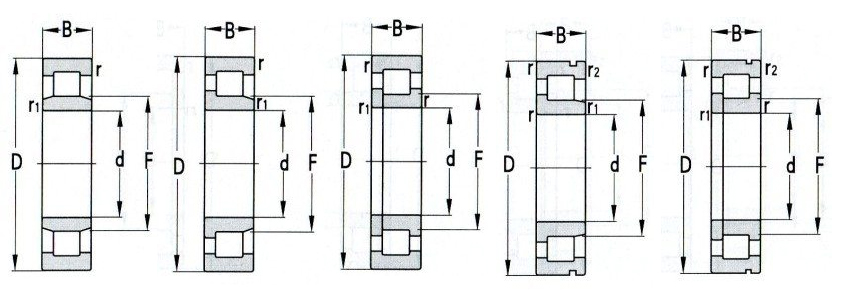

基本寸法(mm) 基本定格荷重(kN) 制限速度(r/分) 呼び番号 重量
kg
d(mm) D(mm) B(mm) 最小値 r1分 r2分 F Cr コー グリース オイル
25 52 18 0.5 0.7 0.7 31 46.2 51.0 3500 6200 NUP2205NV/C91YAD 0.193
25 52 18 1 1.1 - 31 41.3 43.5 3500 6200 NU2205V/C9YA6 0.176
25 52 18 1 0.3 0.7 31 47.9 48 3500 6200 NUP2205NV/HAC9YA 0.193
25 52 18 1 0.5 0.7 30.998 38.5 35 3500 6200 NUP2205NV/HAC9Y 0.173
25 62 20 3 1.1 - 34 59.4 60.5 2800 5000 NJ305X2V/C3YA46 0.321
25 62 24 3 1.1 - 34 69.3 74.0 2200 4500 NJ2305V/C3YA46 0.378
25 62 24 1.1 1.1 - 34.35 61.6 66.0 2200 4500 NUP2305V 0.401
30 62 19 1 2 - 38.2 51.7 58.5 3200 6000 NCL2206X2V/YA6 0.272
30 72 19 2 2 - 40.4 80.0 60.5 1900 4000 NU306EV/C9YA6 0.399
30 72 21 1.1 1.1 - 38.5 80.0 68.5 1900 4000 NU306X2V/C3 0.431
30 72 30.162 1.5 1.0 - 60.409 275 445 1900 4000 NCL3306X2V 0.647
30 80 21 2.5 1.1 - 43.8 86.9 90.0 1900 4000 NU306X3V 0.565
35 80 21 1.5 1.1 0.5 46.2 103 89.0 2400 4800 NJ307NV/C9 0.548
35 80 21 1.5 1.5 0.5 46.2 103 89.0 2400 4800 NUP307NV/C9 0.579
35 80 21 1.5 1.1 - 46.2 103 89.0 2400 4800 NJ307EV/C3 0.540
35 80 21 3 1.1 - 46.2 103 89.0 2400 4800 NJ307EV/YA4 0.540
35 80 21 1.5 1.1 - 45.806 103 106 1500 3200 NJ307EV/C9YAD 0.537
35 80 23 3.5 1.1 - 45.8 103 48.0 2400 4800 NJ607V 0.568
35 82 23 1.1 0.3 - 64.5 79.0 112 1500 3200 NFP2207X1V 0.681
35 90 23 2 0.6 - 49.7 96.0 102 1500 3200 NUP2207X1V/C9YB2 0.795
35 90 23 2 0.6 - 49.7 96.0 102 1500 3200 NJ2207X1V/C9YB2 0.780
35 90 23 2.5 1 - 49 112 95.0 1500 3200 NUP407X3V/C9YA6 0.75
35 90 23 5 1.5 - 48.5 112 83.5 1500 3200 NCF407X3V/C9YA6 0.763
35 90 29 1.5 1.5 0.5 48 124 131 1500 3200 NJ607NV 0.998
40 90 23 1.1 1.1 0.5 53.44 140 110 1800 3600 NUP308NV 0.499
40 90 23 3.5 1.5 - 53.44 140 110 1800 3600 NJ308V 0.719
40 90 23 3.2 2 - 53.44 140 106 1800 3600 NJ308V/C9YA6 0.719
40 90 23 3.5 1.5 - 52 140 95.5 1800 3600 NJ308V/C3YA5 0.724
40 90 25 1.5 1.5 - 51 143 118 1200 2800 NCF308X2V 0.755
40 90 33 3.2 2 - 53.44 147 166 1000 2600 NJ2308V/C9YA6 1.02
40 94 30 5 1.5 - 51.1 127 131 1000 2600 NJ608V/YA13 1.02
45 100 25 1.5 1.5 - 57.85 136 127 1400 3000 NJ309V 0.904
45 100 25 1.5 2.2 0.5 57.3 118 126 1400 3000 NUP309ENRV/C3YA6 1.02
45 100 31 4.5 1.5 0.5 56 165 153 1200 2800 NJ2309X2NRV/C3YA6 1.21
50 80 28 1.1 0.6 - 58.5 94.5 177 1200 2800 NU4010X2V/YAB 0.575
50 110 27 2 2 0.5 66.72 160 156 1200 2800 NUP310NV 1.28
50 110 27 2 2 - 66.72 160 156 1200 2800 NJ310V 1.25
50 110 27 2 2 0.5 66.72 160 156 1200 2800 NJ310V/HAC3YA6 1.25
50 110 27 2 2 0.5 66.72 160 156 1200 2800 NUP310NRV/HAC3YA6 1.32
55 120 29 2 2 0.5 68.75 169 166 1100 2400 NUP311NV 1.63
55 120 29 2 2 0.5 68.75 169 166 1100 2400 NUP311NRV 1.69
56 160 60 2 2 - 77.15 300 360 1000 2200 NUP6/56V 7.29
60 130 62 1.5 1.5 - 81 230 385 - - NUTR60130 4.74
65 140 33 2.1 2.1 0.5 82.7 212 249 1000 2000 NUP313NV 2.15
65 140 33 2.1 2.1 0.5 82.7 212 249 1000 2000 NUP313NRV/HAC3YA6 2.59
65 140 33 2.1 2.1 0.5 82.7 212 249 1000 2000 NUP313NRV/C3 2.59
70 150 35 2.1 2.1 0.5 90.97 320 272 900 1900 NUP314NV/HA 2.96
70 150 35 2.1 0.3 0.5 90.97 320 272 900 1900 NUP314NV/YA6 2.96
85 120 22 1.1 1.1 1 83.1 98 170 1100 2400 NCF2917V 0.718
114.3 152.4 51.05 2 1.5 - 127.05 198 545 900 1900 NCL6/114.3V/W33X 2.81
150 210 36 2 2 - 163.5 303 540 670 1400 NCF2930V 3.89
220 300 48 2.1 1.5 - 282.4 550 985 4800 900 NCF2944V 9.63
240 320 48 2.1 2.1 - 285 550 1070 450 850 NCF2948V 10.2
260 320 28 2 1.1 - 127.5 270 550 - - NCF1852V 4.52
260 400 104 4 4 - 153 1570 2670 380 700 NCF3052V 44.1
280 380 60 2.1 2.1 - 340 825 1690 380 700 NCF2956V 19.8
300 420 72 3 3 - 390.5 1090 2155 340 630 NCF2960V/C3 31.0
300 420 72 3 3 - 390.5 1240 2160 340 630 NCF2960V/HC 31.0
320 500 74 4 4 - 462 1420 2380 320 600 NCF1064X1V 52.4
340 460 72 3 3 - 367 1170 2420 320 600 NCF2968V/C3 34.3
340 520 133 5 5 - 482 2300 4300 270 520 NCF3068V/HC 98.6
360 480 72 3 3 - 501 1180 2700 300 560 NCF2972V 36.5
380 480 46 2.1 1.5 - 520 650 1370 280 530 NCF1876V 17.0
380 480 56 2.1 1.5 - 534 840 1890 280 530 NCF1876VY 21.7
380 520 82 4 4 - 484.5 1480 3130 240 480 NCF2976V 52.9
400 540 82 4 4 - 511 1600 3400 220 460 NCF2980V 52.8
420 520 56 1.5 1.5 - 502 925 2220 240 480 NCF1884VY 25.7
420 560 82 4 4 - 542 1600 3650 240 480 NCF2984V 57.1
440 540 60 2.1 2.1 - 560 1020 2550 220 450 FL-NCF2888V 28.9
440 540 60 2.1 2.1 - 560 1020 2550 220 450 FL-NCF2888V/HCE 28.9
480 600 56 3 3 - 585 1060 2380 190 400 NCF1896V 32.6
480 600 76 3 3 - 572 1410 3430 190 400 NCF1896VY 45.2
500 670 100 5 5 - 670 2380 5300 170 360 NCF29/500V 97.7
530 650 56 3 3 - 720 1020 2320 180 380 FL-NCF18/530V 33.9
530 650 56 3 3 - 720 1020 2320 180 380 FL-NCF18/530V/HCE 33.9
560 750 190 5 5 - 980 3030 6700 150 320 NCF29/560V 134
560 820 195 6 6 - 980 5500 11500 150 320 NCF30/560V/HC 336
600 800 118 5 5 - 953 3100 700 140 300 NCF29/600V 163
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245
630 850 128 6 6 - 980 3500 7560 130 280 NCF29/630V 201
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V/HCE 72.2
670 820 69 4 4 - 1012 1320 3230 130 280 FL-NCF18/670V 72.2
670 900 136 6 6 - 1024 4000 9500 120 260 NCF29/670V 245

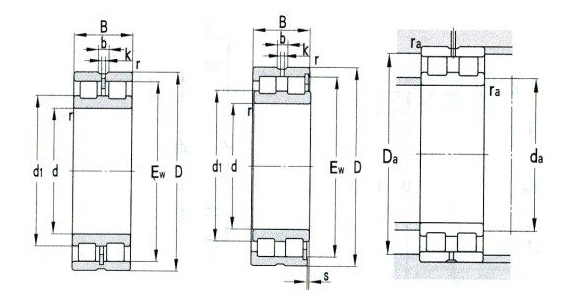

基本寸法
(mm) 		基本定格荷重
(KN) 		制限速度
(r/min) 		呼び番号 その他の寸法 mm アバットメントとフィレットの寸法

mm 		重量

kg
d D B r えー、ふー Cr コー グリース オイル d1 D1 b k ダ(分) Da(最大) ra(最大)
40 68 38 0.6 60.8 86.0 129 2000 - NNF5008V 50.3 - - - 44 63 0.6 0.553
40 68 38 0.6 60.8 86.0 129 2000 - NNF5008-2LSV 50.3 - - - 44 63 0.6 0.553
40 68 38 1.0 60.8 86.0 129 2000 - NNCF5008V 50.3 57.3 7 3 44 63 1.0 0.553
56 160 60 1.5 - 275 380 - - NUTR56160 62 - - - 60 145 1.2 7.87
56 160 63 5 - 275 380 - - NUTR56160/YA7 62 - - - 60 145 1.2 7.76
65 150 52 2.0 - 235 375 - - NUTR65150 72 - - - 70 138 1.0 5.26
70 110 54 0.6 100 190 325 1200 - NNF5014-2LSNV 85 - - - 75 105 0.6 1.85
80 190 75 1.5 - 240 390 - - NUTR616-2RS/C9 91 - - - 87 183 1.0 13.2
80 190 75 1.5 - 240 390 - - NUTR616-2RS/C9YAD 91 - - - 87 183 1.0 18
85 130 60 1.1 121.4 308 510 1100 2400 NNCF5017V/W33 99.5 - 4 2 91.5 123.5 1.0 2.73
89 125 58 1.1 97.22 191 375 1100 2400 NUCL6/89V/YA3DF - 111.6 - - 96.5 118.5 1.0 1.87
90 125 58 1.1 97.22 191 375 1000 2200 NUCL3918X2V/YA3DF - 111.6 - - 106.5 114 1.0 1.81
90 140 67 1.5 130 385 660 900 1900 NNCF5018V 106.5 - - - 106.5 133.5 1.0 3.68
100 150 67 1.0 138 320 590 850 - NNF5020-2RSV 118 - - - 106 145 1.0 3.99
110 170 80 2.0 154.5 400 805 750 1900 NNCF5022V 130 - - - 116.5 164 1.0 6.49
110 170 80 1.5 154 380 790 750 - NNF5022-2LSV 131 - - - 117 165 1.5 6.93
110 260 110 1 132 1010 1500 700 1500 NNFPL2422X3V/HAP59 - 184 - - 116.5 238 1 34
120 180 80 0.6 164 445 885 700 - NNF5024-2LSNV 141 - - - 127 175 0.6 7.41
130 200 94 1.0 185.2 540 1000 680 - NNF5026-2LSNRV 158 - - - 137 195 1.0 11.1
140 210 95 2.0 195.5 700 1380 650 - NNCF5028V 164.5 188.9 - - 147 205 2.0 11.3
160 220 60 2.0 - 405 935 - - NNF4932V 191 - - - 167 235 1.0 7.08
160 240 109 0.6 222.6 835 1680 630 1300 NNF5032-2LSNRV 191 - - - 167 235 0.6 18.8
160 240 109 1.1 222.6 835 1680 630 - NNF5032-2LSNRV/YB2 191 - - - 167 235 1.0 18.4
170 260 122 2.1 239 1010 1060 2120 - NNCF5034V - - - - 177 255 0.6 21.4
170 260 122 2.1 239 1010 1060 2120 - FL-NNCF5034V/C3 - - - - 177 255 0.6 21.4
170 260 122 0.6 239 1010 1990 580 - NNF5034-2RSV - - - - 177 255 0.6 23.5
170 260 122 0.6 239 1010 1990 580 - NNF5034-2RSNV - - - - 177 255 0.6 23.5
180 250 69 2 - 580 1310 - - NNCL4936V - - - - 191 269 2.0 10.4
180 280 74 2.1 - 790 1420 450 - NCF3036V - - - - 191 269 2.0 16.9
180 280 135 0.6 254 1140 2380 560 1100 NNF5036-2LSNRV - - - - 191 269 0.6 33.3
180 280 135 2.1 254 1140 2380 560 - NNF5036-2LSV - - - - 191 269 2.0 32.5
200 280 48 2.1 - 455 895 - - NCF2940V - - - - 191 269 2.0 8.91
220 330 80 2.1 276.8 695 1620 500 950 NNCF4944V/C3 - - - - 231 319 2.0 16.8
240 320 80 2.1 299.8 765 1880 450 850 NNC4948V/C3 - - - - 251 309 2.0 18.3
240 360 159 1 - 1580 3850 340 - NNF5048-2LSNRV - - - - 251 346 2.0 60.7
260 400 190 4 - 2750 5500 - - NNCF5052V - - - - 272 383 2.0 83.9
260 400 189 1.1 - 2180 4800 - - NNF5052-2LSNRV - - - - 272 383 2.0 92.4
300 420 118 3.0 390.2 1460 3300 340 630 NNCF4960V/C3 - - - - 314 406 2.5 49.3
380 540 260 4.0 508 4000 8000 120 260 NNCL5076X3V/HCC9T - - - - 396 524 3.0 154
400 600 272 5.0 - 5700 11700 - - NNCL5080V/HC - - - - 411 588 3.0 266
420 520 100 2.1 493 2090 4200 220 450 NNCL4884V/C9W33X 10 - 10 8 428 509 2.0 48.4
460 580 118 3.0 544 2870 5500 220 450 NNCS4892V/W33 20.5 - 20.5 12 474 560 2.5 75.5
480 600 118 3.0 567 3100 5750 200 430 NNCS4896V/W33 20.5 - 20.5 12 500 588 2.5 78.4
560 820 400 6.0 771 8300 19600 150 300 NNCL50/560X2V/HCC9T - - - - 590 790 5.0 578
600 870 272 6.0 - 6970 17000 - - NNCL40/600V/HC - - - - 612 853 3.0 509

円筒ころ軸受

複列円筒ころ軸受

複列円筒ころ軸受
複列円筒ころ軸受

複列円筒ころ軸受
単列円筒ころ軸受

単列円筒ころ軸受
総ころ円筒ころ軸受

総ころ円筒ころ軸受
私たちについて
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. はプロフェッショナルな 中国 総ころ円筒ころ軸受 サプライヤー および 卸売 総ころ円筒ころ軸受 メーカーです。中国東部の海岸、美しい古都寧波に位置する新興企業、寧波デミー（D&M）ベアリング有限公司。その子会社である寧波ジャイアントベアリング製造有限公司は、産業用および自動車用の高品質ベアリングを専門としています。
メディア
  • 自動調心玉軸受: 最新の機械における標準 vs. 高性能

    標準自動調心玉軸受と高性能自動調心玉軸受の比較 自動調心玉軸受は、軸の位置ずれや大きなラジアル荷重がかかる用途に優れていますが、標準モデルと高性能モデルのどちらを選択するかは、負荷要件、動作速度、環境条件によ...

    続きを読む
  • 機械の効率向上: 深溝玉軸受の重要な役割

    深溝玉軸受を理解する 深溝玉軸受は、転がり要素軸受の中で最も多用途で広く使用されているタイプです。 。これらはラジアル荷重とアキシアル荷重の両方をサポートし、高速機能を提供し、最小限のメンテナンスで...

    続きを読む
  • スラスト玉軸受の構造、性能、産業用途を解説

    スラスト玉軸受：直接的な理解と中心的な役割 スラスト玉軸受は、最小限の摩擦でスムーズな回転運動を可能にしながら、一方向または両方向のアキシアル荷重をサポートするように設計された精密機械部品です。 ...

    続きを読む
  • 円筒ころ軸受: 種類、特徴、および主な用途

    円筒ころ軸受の紹介 円筒ころ軸受は、円筒ころを使用して軸受アセンブリの可動部品間の分離を維持する転がり要素軸受の一種です。これらのベアリングは、摩擦を最小限に抑え、さまざまな機械や用途でスムーズで効率的な動作を実現す...

    続きを読む
  • 深溝玉軸受の多用途性と利点を探る

    深溝玉軸受とは何ですか? 深溝玉軸受は、転動体軸受の最も一般的に使用されるタイプの 1 つです。それらは、外輪、内輪、ボール、およびボールを所定の位置に保持する保持器で構成されます。これらのベアリングはラジアル荷重と...

    続きを読む
メッセージフィードバック
円筒ころ軸受 業界知識

総ころ円筒ころ軸受のころの配置と設計

1. ローラー配置の基本原理
で 総ころ円筒ころ軸受 、ローラーの配置は主に、均一な分布と安定した耐荷重という 2 つの基本原則に従います。ラジアル荷重がかかったときに各ローラーが比較的均一な荷重に耐えられるようにするには、ローラーを内輪と外輪の間に均等に配分する必要があります。この分散方法は、応力集中を軽減し、ベアリングの疲労寿命を向上させるのに役立ちます。また、稼働中のズレや脱落を防ぐために、ローラーの配置は安定している必要があります。したがって、ころの位置を固定して軸受内でころを安定して動作させるために、通常は保持器が使用されます。

総ころ円筒ころ軸受のころの配列方法には主に平行配列と千鳥配列の2種類があります。

平行配置は最も一般的なローラーの配置方法です。この方法では、ローラーはベアリングの軸に沿って平行に配置され、1 つ以上の平行なローラー列を形成します。この配置方法はシンプルで容易であり、ローラー間の相互作用が小さいため、摩擦や摩耗が軽減されます。また、平行に配置すると、ベアリングにラジアル荷重がかかったときにローラーに均等な応力がかかることが保証され、ベアリングの耐荷重と安定性が向上します。
千鳥配置: 千鳥配置は、より複雑なローラーの配置です。この方法では、隣接するローラーの軸を一定の角度でずらして配置し、三次元ローラー構造を形成します。この配置により、千鳥状ローラーがより効果的に荷重を分散し、応力集中を軽減できるため、ベアリングの耐荷重と安定性をさらに向上させることができます。しかし、千鳥ローラは加工や取り付けが難しく、コストも比較的高くなります。
で addition to the arrangement, the design of the roller is also a very important part of Full Complement Cylindrical Roller Bearing. The design of the roller mainly includes three aspects: shape, size and material. The roller is usually designed in a cylindrical shape, which can ensure that the roller runs stably on the raceway and reduce vibration and noise. In order to reduce stress concentration and increase fatigue life, the two ends of the roller are usually crowned to give it a certain curvature. The size design of the roller needs to consider factors such as the load, speed and operating temperature of the bearing. Generally speaking, the larger the diameter of the roller, the greater the bearing's load capacity, but it will also increase the friction and wear of the bearing. When designing the roller size, it is necessary to consider various factors comprehensively to find the best balance point. The material selection of the roller is also very important. The roller material should have high strength and hardness to withstand the stress of heavy load and high-speed operation. The roller material should also have good wear resistance and corrosion resistance to ensure the long-term stable operation of the bearing in harsh environments.

総ころ円筒ころ軸受のころの配置と設計は、軸受の性能と寿命に影響を与える重要な要素です。合理的な配置と設計により、ベアリングの耐荷重と安定性が大幅に向上し、ベアリングの耐用年数を延ばすことができます。実際に総ころ円筒ころ軸受を設計・選定する際には、実際の用途に合わせたころの配置や設計要素を十分に考慮する必要があります。
