複列円筒ころ軸受
複列円筒ころ軸受

円筒ころ軸受

複列円筒ころ軸受

説明：

複列円筒ころ軸受は、内輪と外輪によって案内される2列の円筒ころで構成される転がり軸受の一種です。これらのベアリングは、両方向の大きなラジアル荷重と中程度のアキシアル荷重に耐えられるように設計されています。 複列円筒ころ軸受には、単列軸受に比べてラジアル荷重容量が大きい、剛性が高い、両方向のアキシアル荷重に耐えられるなど、いくつかの利点があります。これらは、高いラジアル荷重と中程度のアキシアル荷重が存在する工作機械、ギアボックス、圧延機、鉱山機械などのさまざまな産業用途で一般的に使用されています。

お問い合わせ 問い合わせ
前へ：前の記事はありません
次へ：複列円筒ころ軸受

製品詳細

?90 140 70 70 1.5 1.1 105.0 123.0 6.5 4 FC182870 230 425 3.78 -
100 140 70 70 1.5 1.1 111.0 125.4 - - 672820Y* 190 435 3.10 -
100 140 70 70 1.5 1.1 111.0 125.9 - - 592820Y* 207 435 3.08 -
100 140 104 104 1.5 1.1 111.0 125.4 8.0 4 672720* 300 775 4.99 -
110 170 90 90 2.0 2.0 127.0 155.0 - - FC223490 428 692 7.40 -
120 165 87 87 1.1 1.1 134.5 154.5 - - FC243387 374 745 5.60 -
120 180 105 105 2.0 2.0 149.0 160.0 6.5 4 672724* 375 770 9.13 -
130 200 125 125 2.0 2.0 149.0 174.0 6.5 4 FC2640125 530 1200 14.60 -
140 210 125 125 2.0 2.0 158.0 188.0 9.5 5 672728* 540 1160 14.70 -
140 210 155 155 2.0 2.0 166.0 190.9 - - 172828U* 630 1610 18.10 -
145 210 155 155 2.0 2.0 166.0 190.9 - - 672829* 630 1610 18.30 *ͬFC

170 250 170 170 2.1 2.1 192.0 225.0 9.5 5 FC3450170Q1/HG2YA4 1020 2590 28.9 -
170 260 120 120 2.1 2.1 195.0 228.0 9.5 5 FC3452120 660 1790 24.6 -
180 250 156 156 2.0 2.0 200.0 234.0 - - FC3650156 1050 2200 23.3 -
180 260 124 124 2.1 2.1 202.0 234.8 9.5 5 FC3652124 735 1730 21.7 -
180 260 168 168 2.1 2.1 202.0 234.8 12.0 6 FC3652168 1070 2790 30.2 -
180 260 168 168 2.1 2.1 202.0 234.8 12.0 6 FC3652168/YA3 1070 2790 30.1 -
180 260 168 168 2.1 2.1 202.0 234.8 9.5 5 FC3652168Q1/HG2YA4 1390 2790 30.6 -
180 260 180 180 2.1 2.1 202.0 234.8 12.0 6 FC3652180 1140 3000 31.5 -
190 260 168 168 2.1 2.1 212.0 238.6 9.5 5 672838* 880 2570 22.6 -
190 270 168 168 2.1 2.1 212.0 245.2 9.5 5 FC3854168 950 2430 30.2 -
190 270 168 168 2.1 2.1 212.0 245.2 9.5 5 FC3854168/YA3 950 2430 29.9 -
190 270 168 168 2.1 2.1 212.0 245.2 9.5 5 FC3854168Q1/HG2C9YC4 1045 2430 30.8 -
190 270 170 170 2.1 2.1 212.0 245.2 9.5 5 FC3854170/YA3 950 2430 30.2 -
190 270 200 200 2.1 2.1 212.0 245.2 15.0 7 672738 1170 3180 35.0 -
200 270 170 170 2.1 2.1 222.0 246.5 9.5 5 FC4054170Q1/YA3 785 2270 28.7 *?FC??
200 270 170 170 2.1 2.1 222.0 246.5 - - FC4054170Q1/HG2C4Y 785 2270 28.7 (??????)
200 280 188 188 2.1 2.1 222.0 255.0 9.5 5 FC4056188 985 2580 35.7 -
200 280 200 200 2.0 2.0 222.0 262 - - FC4056200 1450 3090 37.7 -
200 290 192 192 2.1 2.1 226.0 262 15.0 6 FC4058192 1240 3250 40.9 -
210 300 210 210 2.1 2.1 234.0 271 9.5 5 672742* 1420 3950 48.3 -
210 300 210 210 2.1 2.1 234.0 271 9.5 5 672742U* 1420 3950 48.3 -
220 300 150 150 2.1 2.1 240.0 280 - - FC4460150 1210 2500 30.7 -
220 310 192 192 2.1 2.1 246.0 282.5 15.0 6 FC4462192/YA3 1300 1910 45.8 -
220 310 192 192 2.1 2.1 246.0 282.5 15.0 6 FC4462192 1300 1910 45.8 -
220 310 225 225 0.6 2.1 244.0 280.0 - - FC4462225 1450 4050 53.9 -
220 320 210 210 2.1 2.1 248.0 287.0 - - 672844Y* 1430 3800 56.5 -
220 340 200 200 4.0 4.0 250.0 308.3 15.0 6 FC4468200/YB2 1630 3550 63.4 -
230 330 206 206 2.1 2.1 260.0 296.0 9.5 5 FC4666206/YA3 1350 3800 56.5 -
230 340 260 260 3.0 3.0 261.0 313.0 - - FC4668260 2310 4900 81.2 -
240 330 220 220 2.1 2.1 264.0 301.0 9.5 5 FC4866220/YA3 1620 4850 56.5 -
240 330 220 220 2.1 2.1 264.0 301.0 - - FC4866220 1620 4850 56.7 -
240 340 192 192 2.1 2.1 265.0 308.0 9.5 5 FC4868192A 1310 3380 52.8 -
240 360 200 200 2.1 2.1 272.0 318.0 12.0 6 FC4872220 1700 4410 78.0 -
240 360 220 220 2.5 2.5 272.0 320.0 - - FC4872220A/C4YA3 1700 4410 78.0 -
240 360 220 220 2.1 2.1 272.0 320.0 9.5 5 FC4872220Q1/HG2YA4 2210 4410 78.4 -
250 350 220 220 3.0 3.0 278.0 326.0 - - FC5070220 1930 4200 64.6 -
250 360 220 220 3.0 3.0 282.0 320.0 9.5 5 FC5072220/YA3 1500 4250 76.9 -
260 360 200 200 3.0 3.0 288.0 328.0 9.5 5 FC5272200/YA3B2 1610 4650 63.0 -
260 360 260 260 2.1 2.1 287.0 335.0 - - FC5272260 2300 5320 80.0 -
260 400 335 335 1.0 3.0 294.0 370.0 - - FC5280335 3750 7340 149.0 -
260 370 200 200 3.0 3.0 292.0 335.2 15.0 6 FC5274200 1570 4250 73.0 -
260 370 220 220 3.0 3.0 292.0 335.5 9.5 5 FC5274220/YA3 1760 4900 79.2 *?FC??
260 370 220 220 3.0 3.0 292.0 335.5 9.5 5 FC5274220 1760 4900 80.0 (??????)
270 380 230 230 3.0 3.0 298.0 346.0 9.5 5 FC5476230/YA3 1720 4800 80.2 -
270 390 236 236 3.0 3.0 312.0 352.0 9.5 5 FC5478236 2100 5950 97.8 -
280 380 170 170 2.1 2.1 306.0 356.0 - - FC5676170 1710 3590 55.0 -
280 390 220 220 3.0 3.0 312.0 355.5 12.0 6 FC5678220 1790 5150 86.5 -
280 390 275 275 1.5 1.1 308.0 354.2 9.5 5 FCDP5678275 2200 6250 102.0 -
280 410 300 300 4.0 4.0 313.0 367.0 - - 572856W* 2840 7720 132.0 -
300 420 240 240 4.0 4.0 332.0 382.0 15.0 8 672760* 2200 6300 111.0 -
300 420 240 240 4.0 4.0 332.0 382.0 15.0 8 672760Y* 2200 6300 111.0 -
300 420 300 300 3.0 3.0 332.0 394.0 - - FC60B4300 3250 7270 127.0 -
320 450 240 240 4.0 4.0 355.0 412.0 12.0 6 FC6490240/YA3 2460 6720 119.0 -
320 460 340 340 3.0 3.0 360.0 428.0 12.0 6 FC6492340 3860 8730 187.0 -
330 460 340 340 3.0 3.0 360.0 428.0 - - FC6692340 3860 9150 172.0 -
340 450 250 250 2.1 2.1 368.0 424.0 - - FC6890250 2750 6480 106.0 -
350 500 380 380 6.0 3.0 388.0 450.0 12.0 6 972770K* 3550 10200 225.0 -
360 480 290 290 3.0 3.0 392.0 452.0 - - FCD72102370 3850 11400 220.0 -
360 510 370 370 4.0 4.0 397.0 460.0 12.0 6 FC7296290 3470 8510 145.0 -
370 520 380 380 1.5 1.5 409.0 474.0 12.0 6 FCDP74104380 3900 12000 296.0 -
370 520 400 400 5.0 5.0 413.0 481.0 12.0 6 FCD7480400 4740 11900 268.0 -
380 540 400 400 5.0 5.0 424.0 504.0 - - FC76108400 5200 12100 287.0 -
390 550 400 400 5.0 5.0 434.0 510.0 - - FCD78110400 5130 12400 296.0 *?FC??
400 550 300 300 5.0 5.0 442.0 502.0 12.0 6 672780* 3200 5050 223.0 (??????)
400 560 410 410 2.0 5.0 445.0 525.0 12.0 6 FCD80112410 6330 15800 315.0 -
420 560 280 280 4.0 4.0 457.0 527.0 - - FC84112280 3930 9400 189.0 -
440 620 450 450 5.0 5.0 487.0 563.0 15.0 8 FCDP88124450 5200 15800 452.0 -
440 620 450 450 5.0 5.0 487.0 563.0 15.0 8 FCDP88124450/YA6 5200 15800 452.0 -
450 630 450 450 4.0 4.0 500.0 590.0 - - FCD90126450 6820 16600 433.0 -
460 620 400 400 4.0 4.0 502.0 582.0 - - FCDP92124400 6510 17000 350.0 -
460 650 470 470 6.0 6.0 509.0 609.0 - - FCDP92130470 8990 22200 494.0 -
480 650 450 450 6.0 6.0 525.0 593.0 15.0 8 FCD96130450 4750 15400 419.0 -
480 680 460 460 5.0 5.0 532.0 632.0 - - FCDP96136460 8620 21300 545.0 -
480 680 500 500 5.0 5.0 534.0 642.0 - - FCD96136500 8620 22000 580.0 -
500 670 450 450 6.0 6.0 540.0 615.0 15.0 7 FC100134450/P69 6100 20100 446.0 -
500 670 450 450 6.0 6.0 540.0 617.0 15.0 8 FCD100134450/P69HCYA3 7850 23700 460.0 -
500 690 510 510 5.0 5.0 552.0 642.0 - - FCD100138510 9010 24600 590.0 -
520 735 535 535 5.0 5.0 574.5 680.5 - - FCD104147535 10500 27200 738.0 -
530 780 570 570 6.0 6.0 595.0 719.0 - - FCD106B0570 12500 30600 952.0 -
560 800 600 600 7.5 7.5 620.0 740.0 - - FCD112160600 13000 33400 1010.0 -
570 750 530 530 6.0 6.0 622.0 690.0 - 8 6727/570* 7000 26600 625.0 -
570 815 594 594 6.0 6.0 628.0 758.0 - - FCDP114163594 13100 32100 1010.0 -
610 870 660 660 6.0 6.0 680.0 808.0 - - FCDP122174660 15200 40300 1310.0 -
630 920 515 515 7.5 7.5 700.0 825.0 25.0 12 66721/630K* 10700 17160 1182.0 *?FC??
650 920 690 690 7.5 7.5 724.0 856.0 25.0 12 FCDP130184690 16700 45500 1490.0 (??????)
700 980 700 700 6.0 6.0 774.0 914.0 - - FCDP140196700 17800 48200 1680.0 -
725 1000 700 700 6.0 6.0 796.0 936.0 - - FCDP145200700 18100 49700 1740.0 -
800 1080 700 700 3.0 3.0 878.0 982.0 23.5 12 FCDP160216700/HC 12600 48500 1850.0 -
800 1080 750 880 6.0 6.0 - 1010.0 23.5 12 FCDP160216750 18400 55000 2020.0 -
850 1180 850 850 7.5 7.5 940.0 1104.0 - - FCDP170236850 25400 72700 2900.0 -
950 1300 850 850 7.5 7.5 1044.0 1182.0 30.0 14 FCDP190260850/C9HCYA3 23000 85000 3390.0 -
950 1300 850 850 10.0 10.0 1044.0 1182.0 30.0 16 6727/950* 21500 80500 3390.0 -
950 1300 850 850 10.0 10.0 1044.0 1186.8 32.0 12 E6727/950K* 17900 64000 3360.0 -
1030 1380 850 850 7.5 7.5 1124.0 1296.0 - - FCDP206276850 29800 90900 3680.0 -

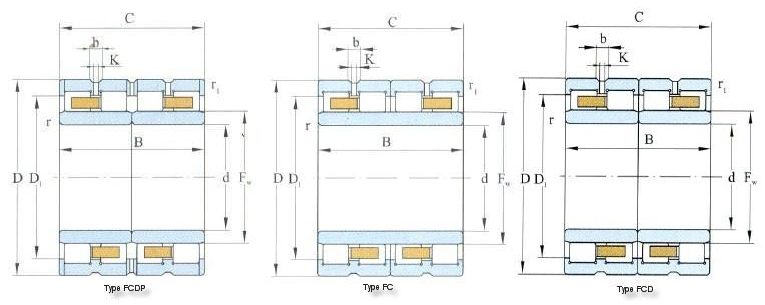

基本寸法(mm) 基本定格荷重(KN) 呼び番号 アバットメントとフィレットの寸法

mm 		重量

kg
d D B C 最小値 r1分 フォワード Cr コー D1(分) b(最大) k(最大)
1030 1380 850 850 7.5 7.5 1124 29000 90500 FCDP206276850 1258 22.3 12 3650
1040 1440 1000 1000 7.5 27 20 1133 37900 93500 FCDP2082881000 1335 22.3 12 5090
1200 1590 1050 1050 6 30 20 1305 41800 13500 FCDP2403181050 1465 24 15 5980
1270 1602 850 850 7.5 7.5 1354 42000 13600 FCDP254320850X1 1568 22.3 12 6000
1300 1655 890 880 7.5 7.5 1391 37300 122000 FCDP260331880HC/WB 1552 22.3 12 4800
1350 1765 1360 1360 7.5 42 20 1457 40000 122000 FCDP2703531360 1620 22.3 12 9110
1400 1780 1200 1200 9.5 40 20 1493 52300 163000 FCDP2703561200 1671 - 12 7380
1400 1900 1360 1360 12 40 20 1521 61500 182000 FCDP2703801360 1670 22.3 12 11300
1480 1849.74 1100 1100 7.5 7.5 1574 52500 164000 FCDP296370110X1 1700 22.3 12 7450

円筒ころ軸受

複列円筒ころ軸受

複列円筒ころ軸受
複列円筒ころ軸受

複列円筒ころ軸受
単列円筒ころ軸受

単列円筒ころ軸受
総ころ円筒ころ軸受

総ころ円筒ころ軸受
私たちについて
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. はプロフェッショナルな 中国 複列円筒ころ軸受 サプライヤー および 卸売 複列円筒ころ軸受 メーカーです。中国東部の海岸、美しい古都寧波に位置する新興企業、寧波デミー（D&M）ベアリング有限公司。その子会社である寧波ジャイアントベアリング製造有限公司は、産業用および自動車用の高品質ベアリングを専門としています。
メディア
  • 自動調心玉軸受: 最新の機械における標準 vs. 高性能

    標準自動調心玉軸受と高性能自動調心玉軸受の比較 自動調心玉軸受は、軸の位置ずれや大きなラジアル荷重がかかる用途に優れていますが、標準モデルと高性能モデルのどちらを選択するかは、負荷要件、動作速度、環境条件によ...

    続きを読む
  • 機械の効率向上: 深溝玉軸受の重要な役割

    深溝玉軸受を理解する 深溝玉軸受は、転がり要素軸受の中で最も多用途で広く使用されているタイプです。 。これらはラジアル荷重とアキシアル荷重の両方をサポートし、高速機能を提供し、最小限のメンテナンスで...

    続きを読む
  • スラスト玉軸受の構造、性能、産業用途を解説

    スラスト玉軸受：直接的な理解と中心的な役割 スラスト玉軸受は、最小限の摩擦でスムーズな回転運動を可能にしながら、一方向または両方向のアキシアル荷重をサポートするように設計された精密機械部品です。 ...

    続きを読む
  • 円筒ころ軸受: 種類、特徴、および主な用途

    円筒ころ軸受の紹介 円筒ころ軸受は、円筒ころを使用して軸受アセンブリの可動部品間の分離を維持する転がり要素軸受の一種です。これらのベアリングは、摩擦を最小限に抑え、さまざまな機械や用途でスムーズで効率的な動作を実現す...

    続きを読む
  • 深溝玉軸受の多用途性と利点を探る

    深溝玉軸受とは何ですか? 深溝玉軸受は、転動体軸受の最も一般的に使用されるタイプの 1 つです。それらは、外輪、内輪、ボール、およびボールを所定の位置に保持する保持器で構成されます。これらのベアリングはラジアル荷重と...

    続きを読む
メッセージフィードバック
円筒ころ軸受 業界知識

複列円筒ころ軸受 複列ころ設計のメリット

複列ローラー設計がコア機能です。 四列円筒ころ軸受 。従来の単列ローラー設計と比較して、二列ローラー設計には大きな構造上の利点があります。軸受内部に円筒ころを2列配置することにより、より効果的に圧力を分散し、負荷時の耐荷重性を向上させます。また、複列ローラー設計により、衝撃荷重がかかったときのベアリングの安定性と耐衝撃性が向上します。

1. 複列ローラー設計のメリット
高い耐荷重性：複列ローラー設計により、四列円筒ころ軸受が荷重を受ける際の圧力を分散できるため、耐荷重性が向上します。この設計により、ベアリングは重負荷条件下でも安定して動作し、過負荷によるベアリングの損傷や機器の故障のリスクが軽減されます。また、複列ローラー設計により、衝撃荷重を受けたときのベアリングの安定性と安定性が向上します。耐衝撃性により、ベアリングの耐用年数が効果的に延長されます。
高い伝達効率：複列ころの設計により、四列円筒ころ軸受は伝達過程での摩擦損失が低く、伝達効率が高くなります。 2列のローラーが同時に伝達に関与するため、ベアリングはよりスムーズかつ均一に動力を伝達し、エネルギーロスを低減します。この設計により、装置の稼働効率が向上するだけでなく、装置のエネルギー消費量と運用コストの削減にも役立ちます。
高い安定性: 複列ローラー設計により、高速動作時の四列円筒ころ軸受の安定性が向上します。 2 列のローラー間の相互作用と拘束により、ベアリングの動作中の安定性と信頼性が向上します。同時に、複列ローラー設計により、衝撃荷重を受けたときのベアリングの耐衝撃性が向上し、衝撃による振動や騒音を効果的に回避できます。
長寿命：複列ローラー設計により、四列円筒ころ軸受の耐用年数が長くなります。 2 列のローラーは荷重の負担と伝達に同時に関与し、ベアリングの摩耗をより均一かつ遅くします。同時に、複列ローラー設計により、重荷重や衝撃荷重を受けたときのベアリングの耐摩耗性も向上し、ベアリングの耐用年数を効果的に延長できます。さらに、複列ローラー設計により、ベアリングの故障率と修理時間が減少し、装置のメンテナンスコストが削減されます。

現代の機械式トランスミッションと重工業の継続的な発展に伴い、ベアリングに対する性能要件はますます高くなっています。四列円筒ころ軸受の独自の複列ころ設計は、重荷重、高速、高精度などの複雑な使用条件下で威力を発揮します。科学技術の絶え間ない進歩と産業の急速な発展に伴い、複列ローラーの設計はより多くの分野で広く使用され、現代の機械式伝動装置と重工業の発展をより確実にサポートします。
