複方向スラスト玉軸受
複方向スラスト玉軸受
複方向スラスト玉軸受
複方向スラスト玉軸受
複方向スラスト玉軸受

スラスト玉軸受

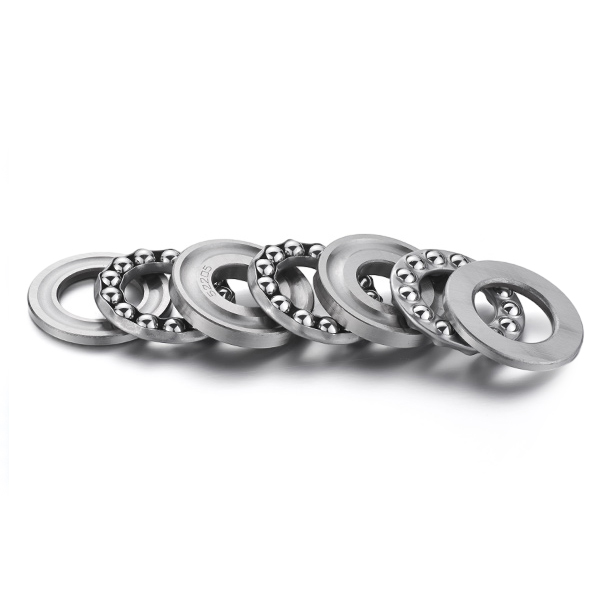

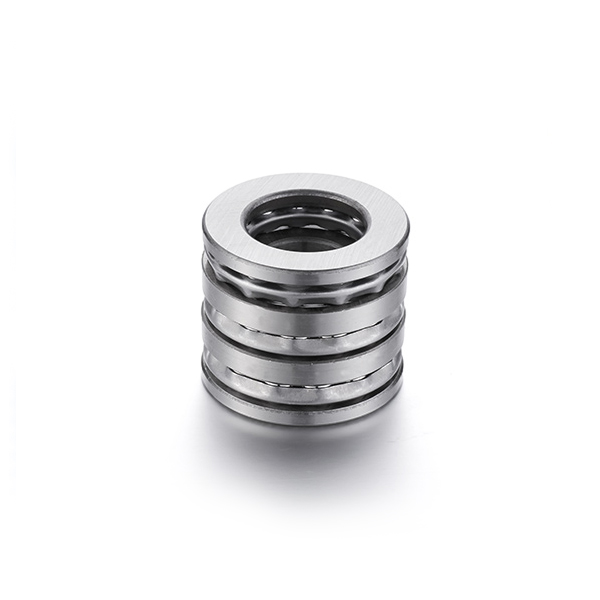

複方向スラスト玉軸受

説明：

複方向スラスト玉軸受は、両方向のアキシアル荷重に耐えるように設計された軸受の一種です。これらは、ボール軌道を備えた 2 つの溝付きワッシャーと、ハウジングのボア内の 2 つの平らな軌道を備えた 2 つの溝付きワッシャーで構成されています。これらのベアリングは分離可能なため、取り付けと取り外しが容易です。

お問い合わせ 問い合わせ
前へ：一方向スラスト玉軸受
次へ：球面ハウジングワッシャー付き単方向スラストボールベアリング

製品詳細

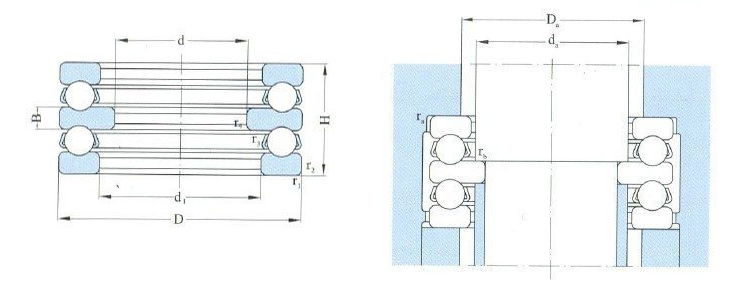

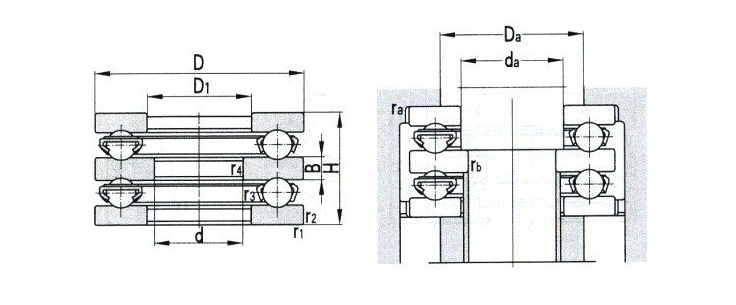

境界寸法
(mm) 		定格荷重
(KN) 		呼び番号 制限速度
(r/分) 		アバットメントとフィレットの寸法
(mm) 		ミサ
(おおよそ)
(フラット)
kg
d d1

分

D H B r1,2

分

r3.4

分

Cr コー グリース オイル だ

分

ダ

最大

ラ

最大

RB

最大

10 17 32 22 5 0.6 0.3 13.4 14.5 52202 5300 7000 15 22 0.6 0.3 0.0818
15 22 40 26 6 0.6 0.3 21.1 23.9 52204 4500 6000 20 28 0.6 0.3 0.1410
15 27 60 45 11 1.0 0.6 55.4 59.8 52405 2600 3600 25 42 1.0 0.6 0.6410
20 27 47 28 7 0.6 0.3 27.7 36.3 52205 4000 5300 25 34 0.6 0.3 0.2070
20 27 52 34 8 1.0 0.3 35.7 42.1 52305 3400 4500 25 36 1.0 0.3 0.3300
20 32 70 52 12 1.0 0.6 72.2 81.0 52406 2000 3000 30 46 1.0 0.6 1.0000
25 32 52 29 7 0.6 0.3 29.3 43.8 52206 3600 4800 30 39 0.6 0.3 0.2490
25 32 60 38 9 1.0 0.3 47.1 57.2 52306 2800 3800 30 42 1.0 0.3 0.4700
25 37 80 59 14 1.1 0.6 86.4 102.0 52407 1800 2600 35 53 1.0 0.6 1.4500
30 37 62 34 8 1.0 0.3 39.1 58.6 52207 3000 4000 35 46 1.0 0.3 0.4030
30 42 68 36 9 1.0 0.6 47.0 74.1 52208 2800 3800 40 51 1.0 0.6 0.5290
30 37 68 44 10 1.0 0.3 55.4 73.9 52307 2400 3400 35 48 1.0 0.3 0.6800
30 42 78 49 12 1.0 0.6 68.9 95.8 52308 2000 3000 40 55 1.0 0.6 1.0500
30 42 90 65 15 1.1 0.6 112.0 133.0 52408 1700 2400 40 60 1.0 0.6 2.0500
35 47 73 37 9 1.0 0.6 47.5 81.5 52209 2600 3600 45 56 1.0 0.6 0.5970
35 47 85 52 12 1.0 0.6 79.5 118.0 52309 1900 2800 45 61 1.0 0.6 1.2500
35 47 100 72 17 1.1 0.6 130.0 240.0 52409 1600 2200 45 67 1.0 0.6 2.7000
40 52 78 39 9 1.0 0.6 54.4 94.4 52210 2400 3400 50 61 1.0 0.6 0.6850
40 52 95 58 14 1.1 0.6 96.2 146.0 52310 1800 2600 50 68 1.0 0.6 1.7500
40 52 110 78 18 1.5 0.6 159.0 310.0 52410 1400 2000 50 80 1.5 0.6 3.5100
45 57 90 45 10 1.0 0.6 69.4 123.0 52211 1900 2800 55 69 1.0 0.6 1.0900
45 57 105 64 15 1.1 0.6 126.0 189.0 52311 1600 2200 55 75 1.0 0.6 2.4000
45 57 120 87 20 1.5 0.6 178.0 360.0 52411 1300 1800 55 81 1.5 0.6 4.7000
50 62 95 46 10 1.0 0.6 70.6 133.0 52212 1900 2800 60 74 1.0 0.6 1.2000
境界寸法
(mm) 		定格荷重
(KN) 		呼び番号 制限速度
(r/分) 		アバットメントとフィレットの寸法
(mm) 		ミサ
(おおよそ)
(フラット)
kg
d d1

分

D H B r1,2

分

r3.4

分

Cr コー グリース オイル だ

分

ダ

最大

ラ

最大

RB

最大

50 62 110 64 15 1.1 0.6 129.0 209.0 52312 1600 2200 60 80 1.0 0.6 2.5500
50 62 130 93 21 1.5 0.6 199.0 400.0 52412 1100 1600 60 88 1.5 0.6 6.3500
50 68 140 101 23 2.0 1.0 216.0 450.0 52413 1000 1500 65 100 2.0 1.0 7.4100
55 67 100 47 10 1.0 0.6 72.0 144.0 52213 1800 2600 65 79 1.0 0.6 1.2900
55 72 105 47 10 1.0 1.0 76.0 162.0 52214 1800 2600 70 88 1.0 1.0 1.4400
55 67 115 65 15 1.1 0.6 139.0 229.0 52313 1500 2000 65 85 1.0 0.6 2.7500
55 72 125 72 16 1.1 1.0 161.0 268.0 52314 1400 1900 70 92 1.0 1.0 3.6500
55 73 150 107 24 2.0 1.0 234.0 500.0 52414 950 1400 70 110 2.0 1.0 8.9900
60 77 110 47 10 1.0 1.0 77.1 172.0 52215 1700 2400 75 89 1.0 1.0 1.5500
60 77 135 79 18 1.5 1.0 184.0 311.0 52315 1200 1700 75 99 1.5 1.0 4.8000
60 78 160 115 26 2.0 1.0 251.0 560.0 52415 900 1300 75 115 2.0 1.0 10.8000
65 82 115 48 10 1.0 1.0 86.4 193.0 52216 1700 2400 80 94 1.0 1.0 1.6400
65 82 140 79 18 1.5 1.0 189.0 339.0 52316 1200 1700 .80 104 1.5 1.0 4.9400
65 83 170 120 27 2.1 1.0 270.0 620.0 52416 850 1200 80 125 2.0 1.0 12.6000
65 88 180 128 29 2.1 1.1 286.0 680.0 52417 850 1200 85 130 2.0 1.0 15.4000
70 88 125 55 12 1.0 1.0 97.9 229.0 52217 1600 2200 85 101 1.0 1.0 2.4000
70 88 150 87 19 1.5 1.0 215.0 389.0 52317 1100 1600 85 115 1.5 1.0 6.3800
70 93 190 135 30 2.1 1.1 307.0 750.0 52418 800 1100 90 140 2.0 1.0 17.5000
75 93 135 62 14 1.1 1.0 125.0 277.0 52218 1500 2000 90 108 1.0 1.0 3.2000
75 93 155 88 19 1.5 1.0 232.0 410.0 52318 1000 1500 90 120 1.5 1.0 6.7900
80 103 210 150 33 3.0 1.1 345.0 775.0 52420M - - - - - - 25.3000
80 103 210 150 33 3.0 1.1 371.0 965.0 52420 700 950 100 155 2.5 1.0 26.8000
85 103 150 67 15 1.1 1.0 155.0 341.0 52220 1300 1800 100 125 1.0 1.0 4.2000

境界寸法
(mm) 		定格荷重
(KN) 		呼び番号 制限速度
(r/分) 		アバットメントとフィレットの寸法
(mm) 		ミサ
(おおよそ)
(フラット)
kg
d d1
分 		D H B r1,2
分 		r3.4
分 		Cr コー グリース オイル だ
分 		ダ
最大 		ラ
最大 		RB
最大
85 103 170 97 21 1.5 1.0 229.0 560.0 52320 950 1400 100 135 1.5 1.0 8.9500
90 113 230 166 37 3.0 1.1 377.0 900.0 53422 – – – – – – 33.4000
95 113 160 67 15 1.1 1.0 131.0 393.0 52222 2800 3700 110 130 1.0 1.0 4.5100
95 113 190 110 24 2.0 1.0 234.0 588.0 52322M – – – – – – 13.2000
95 113 190 110 24 2.0 1.0 234.0 588.0 52322 – – – – – – 12.9000
100 123 210 123 27 2.1 1.1 268.0 711.0 52324 – – – – – – 17.3000
120 143 200 81 18 1.5 1.1 174.0 543.0 52228M 700 950 140 164 1.5 1.0 8.6700
120 154 300 209 46 4.0 2.0 518.0 1479.0 53430 – – – – – – 70.3000
130 153 215 89 20 1.5 1.1 202.0 651.0 52230 – – – – – – 10.3000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330M 560 670 150 191 2.0 1.0 31.2000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330 560 670 150 191 2.0 1.0 29.4000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232M 600 850 – – – – 11.8000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232 590 820 160 186 1.5 1.0 11.7000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236M 520 800 – – – – 15.6000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236 520 800 180 208 1.5 2.0 14.3000
150 184 300 165 37 3.0 2.0 396.0 1436.0 52336M – – 180 208 1.5 2.0 48.8000
160 194 270 109 24 2.0 2.0 275.0 1019.0 52238 – – – – – – 21.4000
160 194 270 109 24 2.0 2.0 275.0 1019.0 38238K – – – – – – 20.9000
170 204 280 109 24 2.0 2.0 271.0 1029.0 52240 – – – – – – 22.1000
300 340 400 80 18 1.8 1.3 129.0 810.0 38768 – – – – – – 21.1000
570 615 700 90 20 3.0 1.3 139.0 1073.0 387/615 – – – – – – 53.7000



基本寸法
(mm) 		基本定格荷重
(KN) 		制限速度
(r/分) 		呼び番号 寸法 アバットメントとフィレットの寸法
(mm) 		ミサ
kg
d(mm) D(mm) 高さ(mm) 最小値 r1分 Cr コー グリース オイル d1 D1 だ(min) ダ(max) ラ(max) RB(max)
570 700 90 3 1.3 291 2147 – – – 615 20 – – – – 53.7
1049.5 1270 220 3 5 1222 9950 – – 5627/1050 1180 – – – – – 392

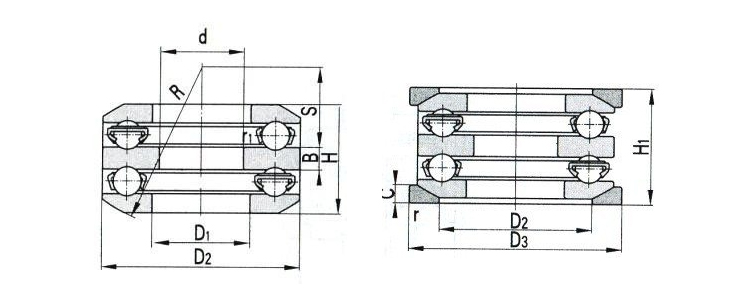

基本寸法 基本定格荷重
(KN) 		呼び番号 寸法 アバットメントとフィレットの寸法
(mm) 		重量
kg
d(mm) D(mm) 高さ(mm) 最小値 r1分 Cr コー D1 D2 D3 B C H1 R S だ(min) ダ(max) ラ(max) RB(max)
30 68 47.2 1 0.3 55.9 74.0 54307 U307 37 52 72 10 7.5 52 56 21 35 52 1 0.3 0.909
40 64 35.4 0.6 0.6 24.7 50.0 54208 U208 42 48 69 7 7 42 50 20.9 40 55 1 0.6 0.563
85 170 105.4 1.5 1 276 513 54320 U320 103 135 175 21 18 115 125 42 – – – – 10.8
85 170 105.4 1.5 1 276 513 54320M U320 103 – – 21 – – 125 42 – – – – 8.93
100 210 131.2 2.1 2.1 378 630 54324M U324 123 165 220 27 22 143 160 58 – – – – 23.0
100 210 131.2 2.1 2.1 378 630 54324 U324 123 165 220 27 22 143 160 58 – – – – 22.2

スラスト玉軸受

一方向スラスト玉軸受

一方向スラスト玉軸受
複方向スラスト玉軸受

複方向スラスト玉軸受
球面ハウジングワッシャー付き単方向スラストボールベアリング

球面ハウジングワッシャー付き単方向スラストボールベアリング
私たちについて
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. はプロフェッショナルな 中国 複方向スラスト玉軸受 サプライヤー および 卸売 複方向スラスト玉軸受 メーカーです。中国東部の海岸、美しい古都寧波に位置する新興企業、寧波デミー（D&M）ベアリング有限公司。その子会社である寧波ジャイアントベアリング製造有限公司は、産業用および自動車用の高品質ベアリングを専門としています。
メディア
  • 自動調心玉軸受: 最新の機械における標準 vs. 高性能

    標準自動調心玉軸受と高性能自動調心玉軸受の比較 自動調心玉軸受は、軸の位置ずれや大きなラジアル荷重がかかる用途に優れていますが、標準モデルと高性能モデルのどちらを選択するかは、負荷要件、動作速度、環境条件によ...

    続きを読む
  • 機械の効率向上: 深溝玉軸受の重要な役割

    深溝玉軸受を理解する 深溝玉軸受は、転がり要素軸受の中で最も多用途で広く使用されているタイプです。 。これらはラジアル荷重とアキシアル荷重の両方をサポートし、高速機能を提供し、最小限のメンテナンスで...

    続きを読む
  • スラスト玉軸受の構造、性能、産業用途を解説

    スラスト玉軸受：直接的な理解と中心的な役割 スラスト玉軸受は、最小限の摩擦でスムーズな回転運動を可能にしながら、一方向または両方向のアキシアル荷重をサポートするように設計された精密機械部品です。 ...

    続きを読む
  • 円筒ころ軸受: 種類、特徴、および主な用途

    円筒ころ軸受の紹介 円筒ころ軸受は、円筒ころを使用して軸受アセンブリの可動部品間の分離を維持する転がり要素軸受の一種です。これらのベアリングは、摩擦を最小限に抑え、さまざまな機械や用途でスムーズで効率的な動作を実現す...

    続きを読む
  • 深溝玉軸受の多用途性と利点を探る

    深溝玉軸受とは何ですか? 深溝玉軸受は、転動体軸受の最も一般的に使用されるタイプの 1 つです。それらは、外輪、内輪、ボール、およびボールを所定の位置に保持する保持器で構成されます。これらのベアリングはラジアル荷重と...

    続きを読む
メッセージフィードバック
スラスト玉軸受 業界知識

両方向スラスト玉軸受の双方向の利点

複式スラスト玉軸受 双方向とは、回転部品が 2 つの反対方向に自由に動くことができる機能を指します。この設計により、軸受はさまざまな使用条件下でも安定した性能を維持し、さまざまな複雑な伝動システムのニーズを満たすことができます。双方向性の重要性は、柔軟性と適応性が向上し、さまざまな荷重や作業条件に対処する際にベアリングの信頼性と効率性が向上する点にあります。

複式スラスト玉軸受の双方向設計により、両方向のアキシアル荷重を負担し伝達することができます。これは、回転部分の運動中に、その運動方向がどのように変化しても、ベアリングが安定した支持と伝達の効果を提供できることを意味します。この柔軟性により、複方向スラスト玉軸受は、頻繁に動作方向を変える必要がある機械装置において幅広い用途が期待できます。両方向スラスト玉軸受により回転部は2方向に自由に動くことができるため、さまざまな複雑な作業条件や負荷の変化にうまく適応できます。重荷重、高速、高精度の伝動システムにおいても、両方向スラスト玉軸受は安定した性能を維持し、機械装置の正常な動作を保証します。この優れた適応性により、複方向スラスト玉軸受はさまざまな産業分野で広く使用されています。両方向スラスト玉軸受の双方向設計により、方向変更による追加の摩擦と抵抗を軽減し、エネルギー消費を削減し、作業効率を向上させます。機械設備では、この利点をより高い生産効率とより低い運用コストに変換できます。両方向スラスト玉軸受は安定した性能を維持できるため、軸受損傷によるダウンタイムやメンテナンスコストの削減にもつながります。従来の一方向スラスト玉軸受は、双方向の動きを実現するために他の軸受や機構と連携する必要がありますが、両方向スラスト玉軸受はその必要がありません。この設計の簡素化により、機械装置の製造コストが削減されるだけでなく、設置とメンテナンスの複雑さも軽減されます。設計者やエンジニアにとって、双方向スラスト玉軸受を使用することで、複雑なトランスミッションシステムの設計をより簡単に実現できるようになります。
航空宇宙や高速列車などの一部の用途では、ベアリングの安全性と信頼性の要件が非常に高くなります。両方向スラスト玉軸受の双方向設計により、緊急時でも回転部が安定した動作状態を維持でき、方向転換による事故を回避します。この安全性を高める設計により、両方向スラスト玉軸受はこれらの分野で広く使用されています。
