二重密封深溝玉軸受

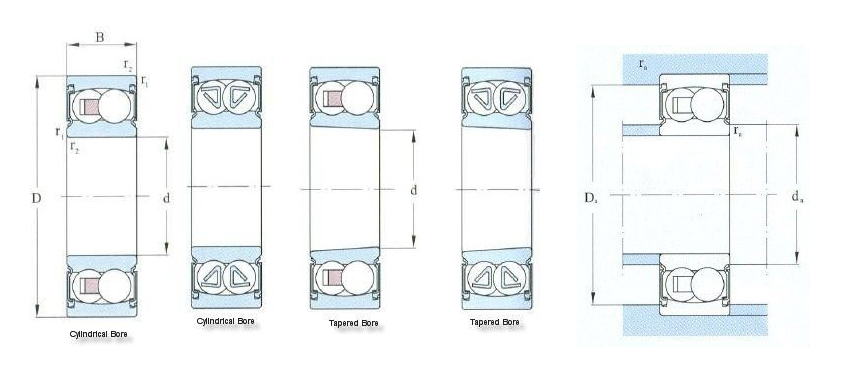

二重密閉深溝玉軸受構造

二重シール深溝玉軸受 高性能・高信頼性の軸受タイプです。独自の両面シール設計を採用しており、ラジアル荷重とアキシアル荷重を負担しながら軸受が外部汚染物質の侵入を効果的に防止できるため、軸受の内部環境の清浄性と潤滑性が確保されます。

1. 構造構成
二重密封型深溝玉軸受は主に以下の部品で構成されています。
外輪：外輪は球面で軌道がありません。内面は精密加工されており、転動体との接触が良好です。外輪は通常、強度と耐摩耗性を確保するために高品質の鋼で作られています。
内輪: 内輪は 2 つの軌道からなり、その間に転動体と保持器が収容されます。内輪も高品質鋼で作られており、硬度と耐摩耗性を向上させるために熱処理が施されています。
転動体：転動体には通常高精度の鋼球が使用され、軸受の耐荷重や使用条件に応じて個数、直径、材質が決定されます。転動体は内輪と外輪の間で転がり、ラジアル荷重とアキシアル荷重を負荷します。
保持器：保持器は、転動体同士の衝突や摩耗を防ぐために転動体を固定するために使用されます。保持器は通常、鋼板を波形に打ち抜いたり、機械加工した固体構造で作られており、材質は鋼、真鍮、エンジニアリングプラスチックなどです。
シールリング: シールリングは二重シール深溝玉軸受の重要な部品です。その独自の設計は、外部の汚染物質がベアリングに侵入するのを効果的に防ぎます。シールリングは通常、ゴムやポリテトラフルオロエチレンなどの弾性材料でできており、シール性と耐摩耗性に優れています。

2. シール設計
二重密封型深溝玉軸受のシール設計は、そのユニークな特長です。ベアリングの両端にはシールリングが取り付けられており、ベアリングの内部が外界から完全に隔離されています。シールリングはベアリングの内輪と外輪に密着し、塵、湿気、その他の汚染物質がベアリングに侵入するのを防ぎます。シールリングには一定の弾性もあり、動作中のベアリングのわずかな変形に適応し、シール効果の耐久性を確保します。

3. 材料の選択
二重密封型深溝玉軸受の材料選択は非常に重要です。ベアリングの内輪、外輪、転動体、保持器は通常、強度と耐摩耗性を確保するために高品質の鋼で作られています。シールリングはゴムやポリテトラフルオロエチレンなどの弾性材料でできており、シール性と耐摩耗性に優れています。また、使用中の軸受の潤滑効果を確保するために、軸受には適量のグリースを封入する必要があります。

4. 製造工程
二重密封型深溝玉軸受の製造工程は非常にデリケートです。軸受の内輪、外輪、転動体、保持器は、寸法精度と性能要件を確保するために、精密に加工および熱処理する必要があります。シールリングは、シール効果を確保するために特別なプロセスを使用して製造されています。また、ベアリングは、内部環境の清浄さと潤滑を確保するために、組み立てプロセス中に厳密に洗浄および潤滑する必要があります。
